تحمل بطاقات الأصول المخصصة من الألومنيوم المؤكسد أرقام الأصول والأرقام التسلسلية والرموز الشريطية التي يجب أن تظل قابلة للمسح طوال فترة خدمة المعدات. وتعتمد متانتها الفعلية على ثلاثة اختيارات يمكن تضمينها في أمر الشراء: موضع الصورة، وطريقة تثبيت البطاقة، ودرجة الرموز الشريطية قبل الإفراج عنها.
أعلى المشترين قيمة هم مهندسو الوسم والتهيئة والجودة لدى مقاولِي الدفاع والطيران. يطلبون حسب رقم المعيار والركيزة، لا بوصفها «ملصقًا معدنيًا». ويُستخدم الألومنيوم المؤكسد الحساس للضوء وفقًا لمواصفات Boeing وAirbus وLockheed Martin وNASA ووزارة الدفاع الأمريكية[1] للوحات التعريف وملصقات الرموز الشريطية ومخططات الصيانة. وتُثبت هذه البطاقات على ألواح الطائرات ولوحات تحديد المواقع على السفن ولوحات بيانات المركبات، حيث تعني البطاقة غير المقروءة فشل الفحص.
المجموعة الثانية هي الشركات المصنِّعة للمعدات الأصلية (OEM) في قطاعات الطاقة والمنشآت البحرية والمعدات الثقيلة، وهي تحتاج إلى مجموعة لوحات فريدة أو باركود تسلسلي على كل آلة. حدّد مقاومة الأشعة فوق البنفسجية ورذاذ الملح وسوائل الهيدروليك والمذيبات وفق بيئة التركيب المقصودة.
المجموعة الثالثة هي فرق المرافق والأساطيل والمدارس وتقنية المعلومات التي تطلب مئات إلى آلاف الملصقات للحواسيب المحمولة ومعدات الشبكات والمركبات. بالنسبة إلى معدات المدارس والأساطيل، تحقّق من الزوايا المكشوفة والسُّمك وطريقة التثبيت على عيّنة قبل الطلب. أما ملصقات نباتات الحدائق والقطع الخام المقطوعة بالليزر للمشاريع اليدوية فهي مهام مختلفة، وتقع خارج نطاق هذه الصفحة.
المشكلة. تظل معظم بطاقات الألومنيوم الفاشلة مثبتة على الأصل وقابلة للقراءة بالعين. لكن الماسح هو ما يتوقف أولًا. وتشير Metal Marker إلى أن الحبر المطبوع على السطح يدوم نحو 1–3 في الخارج[4]؛ وبعد تآكل الحبر، «لن يبقى سوى بطاقة فارغة».
لماذا تهم طريقة التثبيت. قد تفشل اللوحة ذات التصوير الجيد إذا انفصلت المادة اللاصقة أولاً. وأرجع ملخص اختبارات البيئة للبحرية الأمريكية (U.S. Navy) بعض حالات الفشل إلى انفصال المادة اللاصقة[5] بعد نحو 6 أشهر من التعرض في الصحراء، وبإشعاع شمسي تراكمي يقارب 4,367 MJ/m². تصف Detroit Name Plate نمطين ميدانيين إضافيين. تنفصل حواف المادة اللاصقة على الضواغط والآلات الدوّارة. ويتعرض الألومنيوم المثبّت على معادن غير متشابهة في مياه البحر أو ملح الطرق إلى التآكل الغلفاني الذي يُخفي النص تحت طبقة أكسيد بيضاء[6]. بالنسبة إلى الرقاقة الرقيقة على أجهزة الطلاب، تحقّق مما إذا كانت الحواف المكشوفة قابلة للتقشير أو التمزق. وتتكبد فرق المرافق التكلفة مرتين، لأن تلاشي الطباعة يجعل الباركودات غير قابلة للمسح الضوئي[8] ، وتؤدي الملصقات المفقودة إلى خروج الأصول من السجل.
الحل. تعامل مع الملصق كمواصفة لا كاسم لمادة. ثبّت مسار التصوير والسُّمك وطريقة التثبيت ودرجة الباركود قبل اعتماد التصميم الفني. ثم أكّد العناصر الأربعة جميعها على عيّنة ما قبل الإنتاج، تُصنع بالطريقة نفسها تماماً التي سيُنفَّذ بها الإنتاج. بهذه الطريقة نُعدّ عروض أسعار هذه الملصقات.
بطاقة الأصول المخصصة من الألومنيوم المؤكسد هي رقاقة أو صفيحة من الألومنيوم ذات طبقة أكسيد أنودية. وتحمل رسومات ثابتة، مثل الشعار أو اسم المالك، وبيانات متغيرة، مثل رقم الأصل والرقم التسلسلي ورمز شريطي 1D أو 2D. ويصف «المؤكسد» طبقة الأكسيد لا موضع الصورة، وهذا الفرق هو ما يحدد عمر الخدمة.
تندرج ثلاثة مسارات تصوير تحت الاسم نفسه. فالوسوم المؤكسدة المطبوعة على السطح تضع الحبر فوق الأكسيد ثم تُحكم إغلاقه. وتورد MPC لهذا النوع 5 to 10، لأن الرسومات تتعرض للعوامل الجوية دون طبقة علوية واقية[9]؛ أما الوسوم المؤكسدة المعلمة بالليزر فتغير الأكسيد لإنتاج تباين، وتقيّم Pannier مقاومة الأشعة فوق البنفسجية لبعض الوسوم المؤكسدة بالليزر عند 1–2[10]؛ بينما يطوّر الألومنيوم المؤكسد الحساس للضوء من نوع Metalphoto صورة هاليد فضة داخل الطبقة الأنودية ثم يُحكم إغلاقها. وتستشهد Camcode بدليل صناعة GPI الذي يصفه بأنه أكثر ركائز الألومنيوم المطبوعة متانة. ومع تعزيز الصورة، تذكر Camcode عمرًا خارجيًا متوقعًا يتجاوز 20[11] على خامة بسماكة 0.020 in، مع خيارات 0.008–0.063 in.
يعتمد هذا الرقم البالغ 20 سنة على اختبار مُعجّل. ويستند ذلك إلى المواصفة الفيدرالية GG-P-455B[12] التي تشترط أن تُظهر الصورة عدم حدوث أي تدهور بعد 400 ساعة من اختبار Weatherometer، ويقدّر القطاع ذلك بما يعادل نحو 20 سنة من التعرض في الهواء الطلق. وهذا تكافؤ اختباري لا ضمان ميداني، وينطبق فقط على الألواح الحساسة للضوء المعالَجة بشكل صحيح. يحدد عرض السعر المسار الذي تستخدمه تهيئتك، وتؤكّد العيّنة ذلك. لا نُطبّق بيانات اختبار الألواح الحساسة للضوء على الإصدارات المطبوعة على السطح أو الموسومة بالليزر.
اتبع الخطوات الخمس التالية بالترتيب. تنتهي كل خطوة بما يمكنك إدراجه في الرسم أو أمر الشراء.
ابدأ بسجل الأصول لا باللوحة. تحتاج كل بطاقة إلى رقم أصل فريد ونص مقروء بشريًا مطابق ورمز شريطي يرمّز القيمة نفسها. استخدم Code 128 للماسحات المخصصة، وQR للبحث بالهاتف، وData Matrix للتعريف الفريد للقطعة. وللتوريدات إلى وزارة الدفاع الأمريكية، يربط DFARS 211.274 التعريف الفريد للقطعة بـ MIL-STD-130[13]؛ أدرج المنطقة الهادئة والحد الأدنى لحجم الوحدة وارتفاع الحرف في الرسم. وتحقق من تفرد الأرقام التسلسلية مقارنة بالسجل قبل الإفراج، لأن التكرارات لن تظهر خلاف ذلك إلا عند بدء التشغيل.
يتبع المقاس المحتوى ومساحة التركيب. ووسم Seton للرموز الشريطية المصنوع من الألومنيوم شديد التحمل[14] مقاسه 3 × 1 in على ألومنيوم بسماكة 0.020 in. وتقيّم Seton جسم البطاقة حتى 650°F، لكن لاصقها #467 حتى نحو 300°F فقط على البلاستيك الأملس غير المعدني؛ لذا تعامل مع حدود البطاقة واللاصق كقيمتين منفصلتين. ويحدد الإثبات، لا الإعدادات الافتراضية في الكتالوج، الأبعاد النهائية لتخطيطك.
| حقل طلب عرض السعر | ما الذي يُكتب | سبب الأهمية |
|---|---|---|
| مسار التصوير | الصورة داخل الطبقة الأنودية، أو مطبوعة على السطح، أو معلمة بالليزر | يحدد عمر مقاومة التآكل والأشعة فوق البنفسجية |
| السماكة الأساسية | رقائق معدنية (0.003–0.008 in) أو صلبة (0.020 in فأكثر) | يحدد مقاومة التمزق وخيارات التثبيت |
| نظام الترميز والدرجة | Code 128 أو QR أو Data Matrix، مع حد أدنى للدرجة | يجعل قابلية القراءة قابلة للاختبار |
| التثبيت | اللاصق والركيزة، أو برشام/برغي مع مواصفة الفتحة | غالبًا ما تفشل الرابطة قبل المعدن |
| البيئة | الأشعة فوق البنفسجية والملح والوقود والمنظفات ودرجة الحرارة القصوى | يوائم بيانات الاختبار مع التعرض الفعلي |
| المعايير | إصدار MIL-STD-130، أو مواصفة عميل، أو لا شيء | يتجنب الادعاء الضمني بالامتثال |
| بداية المهلة | الأيام تُحسب من اعتماد التصميم | يمنع النزاعات على الجدول الزمني |
أي حقل تتركه فارغًا سيُملأ بإعدادات المورد الافتراضية، وقد لا تناسب بيئتك. كما تتيح لك الورقة الكاملة مقارنة عروض الأسعار المتنافسة للبنية نفسها.
تقلل التشطيبات المطفأة الوهج للماسحات. اختر السماكة وطريقة التثبيت معًا. ويوصي دليل تثبيت Metalphoto[15] بشدة باستخدام لاصق حساس للضغط بدلًا من التثبيت الميكانيكي للرقائق بسماكات 0.003, 0.005 و0.008 in. كما يحدد مثبتات ألومنيوم عند التركيب على الألومنيوم.
الطلاء المسحوق والطلاء المحبب أسطح منخفضة الطاقة السطحية، دون نحو 34 dynes/cm، وقد لا يلتصق بها اللاصق القياسي. ولهذه الحالات، توصي JTT Logos بـ لاصق أكريليك LSE مثل 3M 300LSE[16]، مع تطبيق تجريبي على السطح الفعلي. وعلى الآلات المهتزة، تدوم المسامير أو البراغي عبر لوحة صلبة أكثر من اللاصق. ولم تعد الثقوب المحفورة والحواف المقطوعة مؤكسدة، وتشير MPC إلى أن الألواح بسماكة 0.063 in فأكثر يمكن أن تحصل على حماية ثانوية للحواف[17]؛ وفي البيئات الملحية وعلى الفولاذ، اعزل الألومنيوم بطبقات طلاء أو وردات غير معدنية.

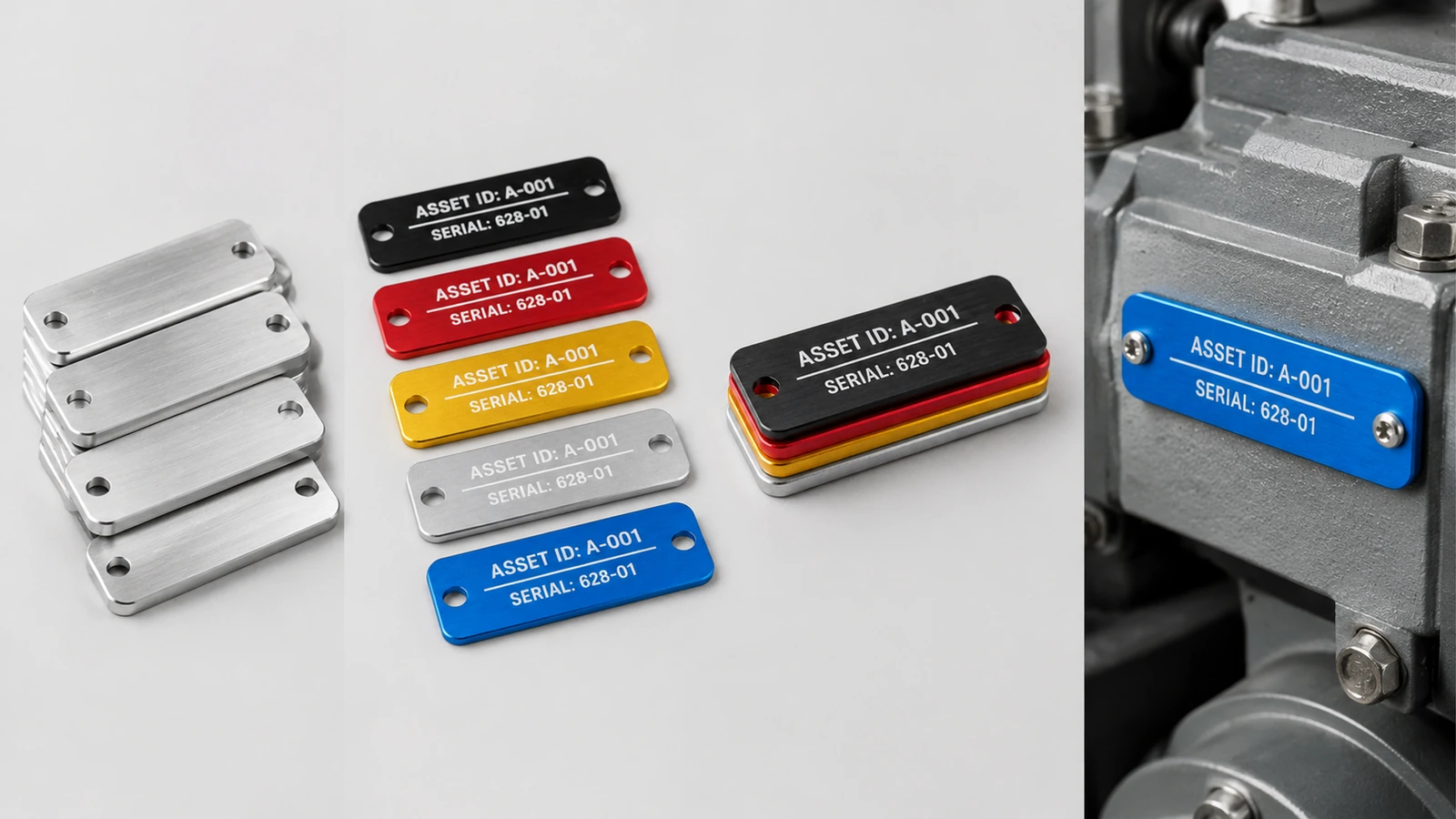

أرسل الرسومات الثابتة والبيانات المتغيرة كطبقات منفصلة، حتى لا يؤدي تغيير رقم تسلسلي إلى إعادة تصنيع كاملة. حدّد بداية الرقم التسلسلي ونهايته ورقم التحقق ونوع الترميز والمنطقة الساكنة. أكّد عدد الملصقات التي تتسع لها كل لوحة، وقارن الكمية الإجمالية بالطلب. ضع الثقوب والفتحات وقطوع منع العبث على الرسم قبل بدء الإنتاج. التصوير الحساس للضوء يكون في الغالب بالأسود على قاعدة معدنية، والصور غير السوداء مقاومتها محدودة للأشعة فوق البنفسجية، لذلك لا تعتمده أبداً استناداً إلى بروفة طباعة بـ4 ألوان. وبمجرد ختم الصورة تصبح دائمة، ما يعني أن الرقم التسلسلي الخاطئ يعني ملصقاً يُتلف.
بالنسبة للخامات الحساسة للضوء، تصف Stryker ثلاث مراحل: التعريض، والتحميض داخل الطبقة الأنودية، والإغلاق[19]؛ وبما أن العملية فوتوغرافية، يمكن تغيير الأرقام التسلسلية والرموز الشريطية من بطاقة إلى أخرى دون أدوات جديدة.
تعتمد مدة التسليم على الجدولة والمخزون. أكّد الحد الأدنى للكمية (MOQ) ومدة الإنتاج ووزن الوحدة في عرض السعر. واشترط أن تستخدم العيّنة مسار التصوير والختم نفسه المستخدم في الإنتاج.
أفرج عن البطاقات بناءً على قابلية القراءة المقاسة، لا المظهر. صنّف رموز 2D وفق ISO/IEC 15415:2024[21] والرموز الخطية وفق ISO/IEC 15416، وعادة بدرجة B أو أفضل.
اربط كل ادعاء متانة بالدرجة التي اشتريتها. وتورد ورقة مواصفات Metalphoto ISG[22] عدم وجود تآكل بعد 700 ساعة من رذاذ ملحي بنسبة 5% عند 95°F. وتقيّم الورقة نفسها الغمر لمدة ساعة في 1% من هيدروكسيد الصوديوم بأنه غير موصى به بسبب هجوم السطح، كما تنبه خلاصة البحرية إلى الحساسية للمبيض. وإذا كانت البطاقة تحمل معلومات سلامة، فتحقق من ملف UL المحدد. الإصدار UL 969, 6th (2025-07-28)[23] يغطي نظام وسم محددًا، لا كل توليفة من السماكات والمواد اللاصقة.
| الفحص | الطريقة | أساس الإفراج |
|---|---|---|
| الأبعاد والثقوب | القياس مقابل الرسم | ضمن سماحية الرسم |
| جودة الرمز الشريطي | متحقق وفق ISO/IEC 15415 أو 15416 | الدرجة المتفق عليها، مثل B أو أفضل |
| سلامة التسلسل | امسح التسلسل مقابل السجل | لا تكرارات ولا فجوات |
| الصورة والإغلاق | فحص بصري تحت التكبير | لا ثقوب دقيقة ولا بقايا ولا مناطق غير محكمة الإغلاق |
| دليل المتانة | بيانات المورد للدرجة المشتراة | شروط الاختبار المعلنة، لا السنوات وحدها |
| المستندات | شهادة مطابقة | تستشهد بإصدارات المعايير المذكورة في أمر الشراء |
عندما يشترط العقد تحققًا خارجيًا من الرموز الشريطية أو تقارير الرذاذ الملحي، تُسعّر هذه الخدمات منفصلة. اطلبها عند طلب عرض السعر بدل افتراض أنها مشمولة في سعر الوحدة.
يحدد موضع التثبيت ما إذا كانت البطاقة الجيدة ستظل مفيدة. وتنصح Oxmaint بتثبيت البطاقات على الإطار الثابت لا الألواح القابلة للإزالة[24]، على الجانب الذي يواجهه الفنيون، وبعيدًا عن مناطق الحرارة والصدمات. وإذا احتجت أيضًا إلى قراءات دون خط رؤية، فلاحظ أن بطاقات الألومنيوم المؤكسد غير متوافقة مع RFID القياسي[25] بسبب تداخل المعدن. استخدم بطاقة RFID منفصلة مخصصة للتركيب على المعدن واختبرها على الطلاء الفعلي.
| الخيار | موضع الصورة | دليل المتانة | الاستخدام الأنسب |
|---|---|---|---|
| ألومنيوم مؤكسد حساس للضوء وصلب | داخل الطبقة الأنودية | 400 h Weatherometer، ما يعادل نحو 20 | معدات خارجية، UID، أصول طويلة العمر |
| رقائق مؤكسدة رقيقة (نحو 5) | محكمة الإغلاق داخل الرقاقة | ادعاءات الموردين؛ يمكن نزع الزوايا | تقنية معلومات داخلية، أساطيل، أسطح مستوية |
| مؤكسد مطبوع على السطح | حبر على السطح | نحو 1–3 في الخارج (مدونة المورد) | داخلي، دورة قصيرة، ألوان كاملة |
| ألومنيوم معلم بالليزر | أخاديد أو أكسيد معدل | ينخفض التباين مع تآكل الأخاديد | أرقام تسلسلية مقروءة بشريًا، كميات قليلة |
| ملصق بوليستر | حبر تحت طبقة تغليف | أضعف أمام المذيبات والتآكل | أصول داخلية قابلة للتغيير ومنخفضة المخاطر |
| فولاذ مقاوم للصدأ محفور | محفور ومملوء | مقاومة أفضل للحرارة والصدمات | حرارة عالية أو مواد كاوية أو مواصفات تلزم الفولاذ المقاوم للصدأ |
يقارن الجدول فئات العمليات لا العلامات التجارية. وكل بيان متانة هو ادعاء مورد أو اختبار، وليس ضمانًا ميدانيًا.
بالنسبة إلى البلى، تشير Stryker إلى أن الألومنيوم المحفور يعتمد على أخاديد سطحية تصبح أقل عمقاً[27] تحت الاحتكاك. ويجد Metal Marker أن الفولاذ المقاوم للصدأ يتفوّق في مقاومة الاحتكاك والحرارة المرتفعة[29] في البيئات القاسية.
استخدم تسلسل الشراء هذا:
لا تعامل الملصقات اللاصقة على أنها مانعة للسرقة. بالنسبة إلى الأصول الحساسة أمنياً، أكّد متطلبات قطوع منع العبث أو التثبيت الميكانيكي قبل الطلب.
خطّط للتسليم وإعادة الطلب ضمن المواصفة. اطلب تعبئة الملصقات بالترتيب التسلسلي مع تحديد النطاق على كل عبوة، وافحص عيّنة عند الاستلام لا عند التركيب. سجّل رقم القطعة ومسار التصوير والسُّمك والمادة اللاصقة، حتى يستمر الطلب التالي في السجل نفسه دون انحراف. يتم تأكيد شكل التعبئة وتفاصيل الكراتين عند عرض السعر.
لا تبرّر ملصقات الأصول المصنوعة من الألومنيوم حسب الطلب تكلفتها إلا عندما تتطابق المواصفة مع البيئة. ويعني ذلك صورة داخل الطبقة الأنودية لعمر خارجي طويل، وتثبيتاً يتوافق مع سطح التركيب، وباركودات تم تقييم جودتها قبل الإصدار. وتُحدَّد الشروط التجارية، بما فيها MOQ ومدة الإنتاج ووزن الوحدة، في عرض السعر وتُتحقق بالعيّنة. أرسل رسمك وقائمة ظروف البيئة ونموذجاً من سجل أصولك لطلب عرض سعر وعيّنة ما قبل الإنتاج.
