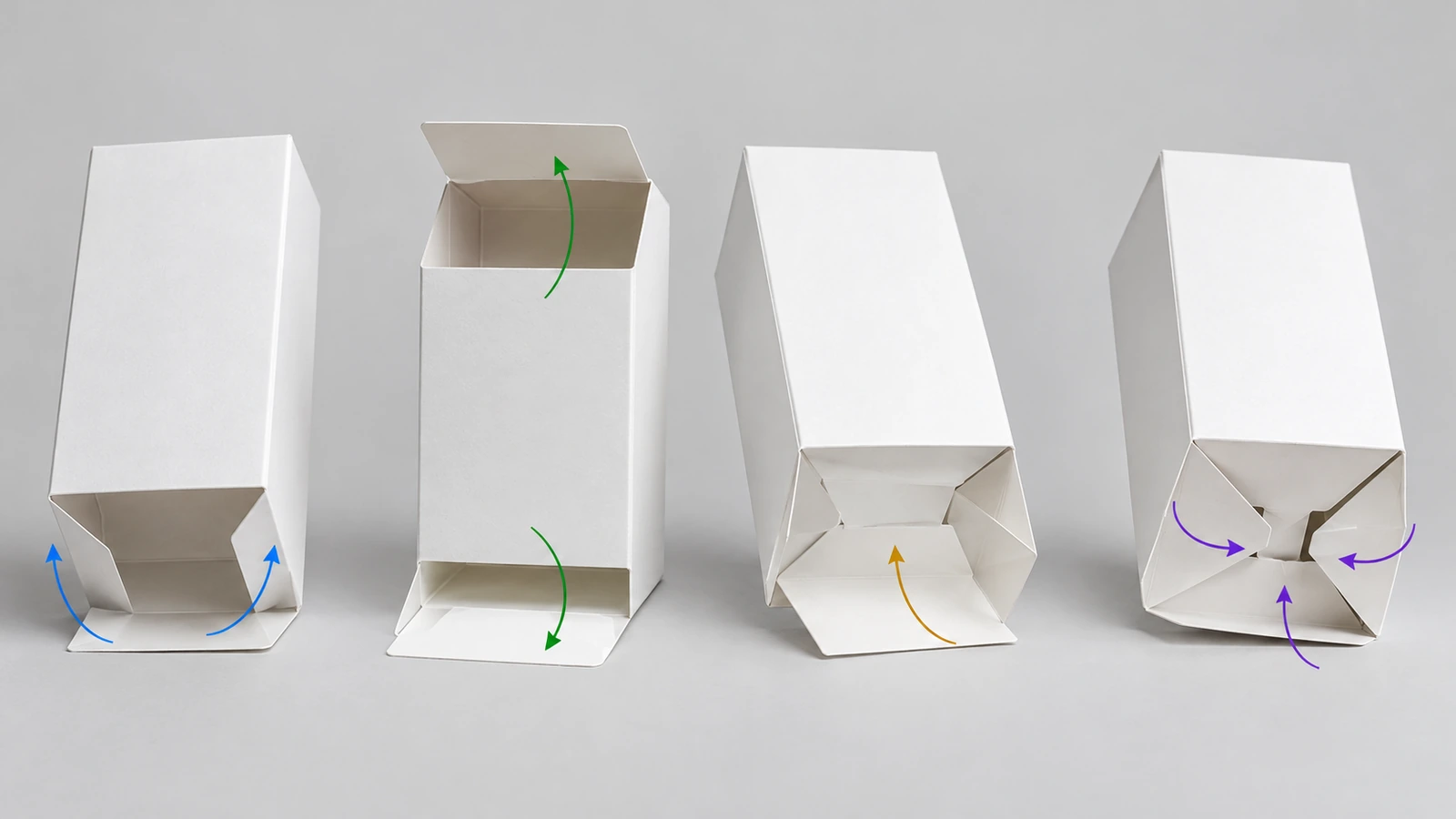

الخلاصة السريعة: تغليف العلب ذات اللسان والطيّ هو عائلة من العلب الكرتونية المقوّاة القابلة للطي، تُشحن مسطّحة وتُغلق بإدخال جناح منحنٍ في جسم العلبة، فلا تحتاج نهاياتها إلى شريط لاصق ولا إلى غراء. والأنماط الأساسية أربعة: نهاية اللسان المستقيمة، ونهاية اللسان المعكوسة، واللسان العلوي مع القاع ذاتي الإغلاق، واللسان العلوي مع القاع بقفل انطباقي. وتختلف هذه الأنماط في اتجاه طيّ أجنحة النهايات، وفي طريقة قفل القاع، وفي سرعة تعبئة كل نمط يدويًا أو آليًا.
تختار معظم العلامات التجارية العلبة بحسب مظهرها، لكن المشكلات تظهر لاحقًا على طاولة التعبئة. فتغليف العلب ذات اللسان والطيّ يضم عدة بُنى تتشابه بعد الإغلاق لكنها تتصرف بشكل مختلف تمامًا حين يضغط برطمان زجاجي وزنه 300 g على جناح القاع، أو حين تدفع آلة تعبئة أفقية أجنحة النهايات لإغلاقها، أو حين يضطر عامل مؤقت إلى تركيب 2,000 من القيعان ذات القفل الانطباقي قبل الغداء. وإذا اختير النمط الخطأ، فقد ينفتح القاع في يد المتسوّق، أو تقطع حافة القص التصميم الطباعي الأمامي، أو يتوقف خط آلي لأن العلبة المسطّحة أسمك من أن يتسع لها مخزن التغذية. يشرح هذا الدليل كيف صُمّم كل نمط من أنماط اللسان هندسيًا، ولماذا يثبت إغلاقه، وأين يناسب الخطوط اليدوية والآلية، حتى تُحسم البنية قبل رسم أي تصميم.
العلبة ذات اللسان هي علبة كرتونية قابلة للطي تُصنع من لوح واحد مقطوع بالقالب من الكرتون المقوّى. يُلصق درز جانبي واحد (1) لدى المصنّع، وتصلك العلبة مسطّحة. وتُغلق نهاية واحدة على الأقل بلسان إدخال، وهو امتداد على شكل لسان من لوح الإغلاق ينزلق داخل جدار العلبة ويثبت بالاحتكاك. وعندما يبحث الناس عن معنى العلبة ذات اللسان، فهذه هي السمة المميّزة: تُغلق النهاية باللسان لا باللاصق. المفردات الدولية للتغليف، مثل ISO 21067-1:2016[1] توفّر للمشترين والمصنّعين مصطلحات مشتركة مثل «علبة كرتونية» و«علبة كرتونية قابلة للطي»، مما يساعد على تجنّب إساءة فهم المواصفات.

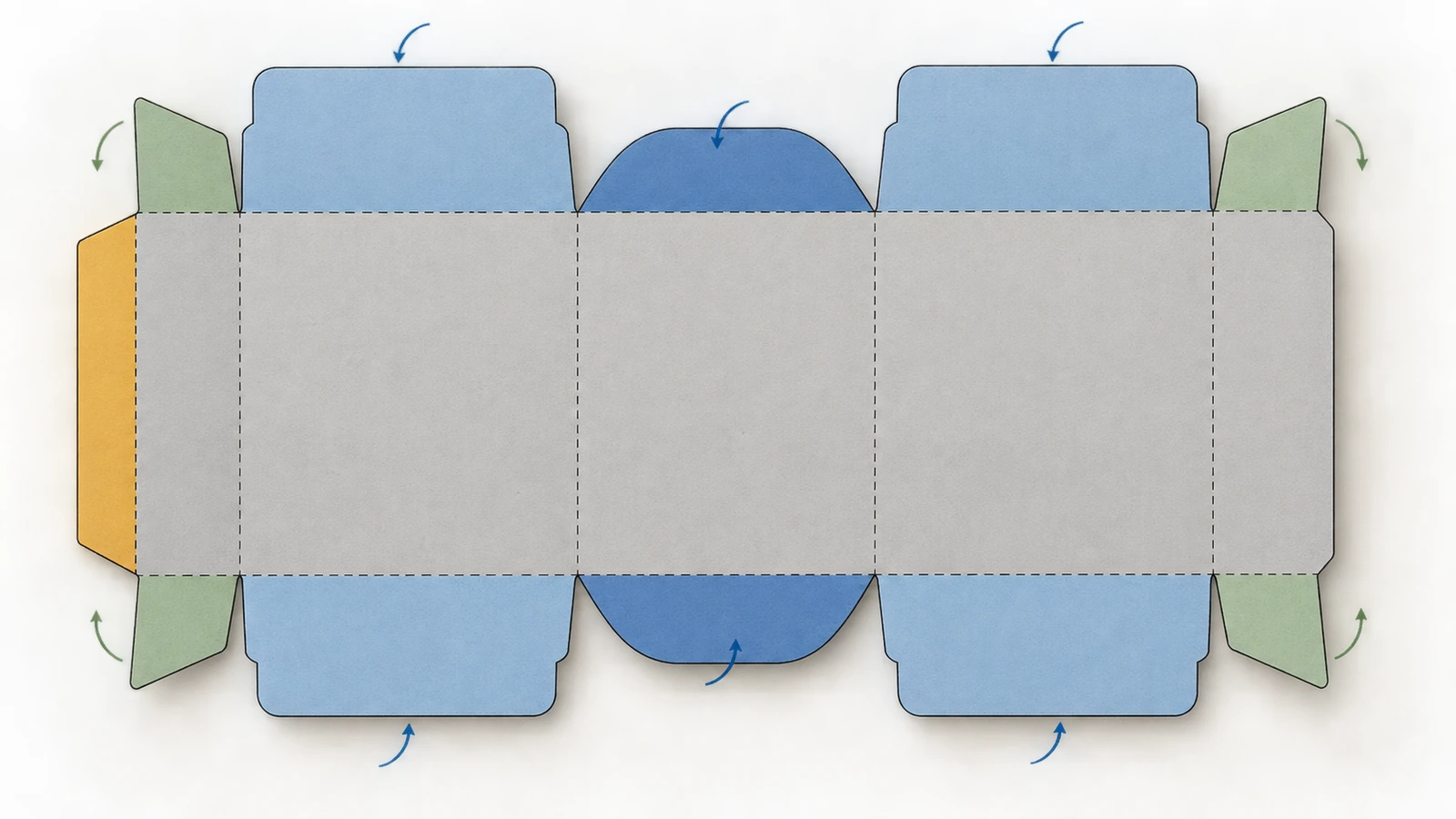

تضم كل قصاصة مقطوعة بنمط اللسان المجموعة نفسها من الأجزاء:
العلبة ذات اللسان ليست صندوق شحن. فحاويات الشحن المموّجة تندرج تحت منظومة ممارسات منفصلة، مثل ASTM D5118/D5118M لتصنيع صناديق الشحن من لوح الألياف[2]. علب اللسان من الكرتون المقوّى هي تغليف للبيع بالتجزئة وللعرض الأولي. وعندما تنتقل عبر شبكة الطرود، فإنها تفعل ذلك عادةً داخل صندوق شحن خارجي.
لا يوجد غراء يُبقي نهاية اللسان مغلقة. فالإغلاق يعتمد كليًا على الهندسة والاحتكاك، لذا فإن التفاصيل الصغيرة في مخطط القالب هي التي تحدد ما إذا كانت العلبة تبدو متينة أم هشّة.
قفل الاحتكاك. لسان الإدخال له حافة منحنية قليلًا أو مائلة ويُقصّ أعرض قليلًا من الفتحة. وعند انزلاقه إلى الداخل تحتك حافتاه بالجدران الداخلية للألواح وبالأجنحة الجانبية المطويّة. فإذا كان الإحكام فضفاضًا انفتحت النهاية فجأة، وإذا كان ضيقًا جدًا انثنى اللسان أو تمزّق خط التثنية أثناء الإغلاق.

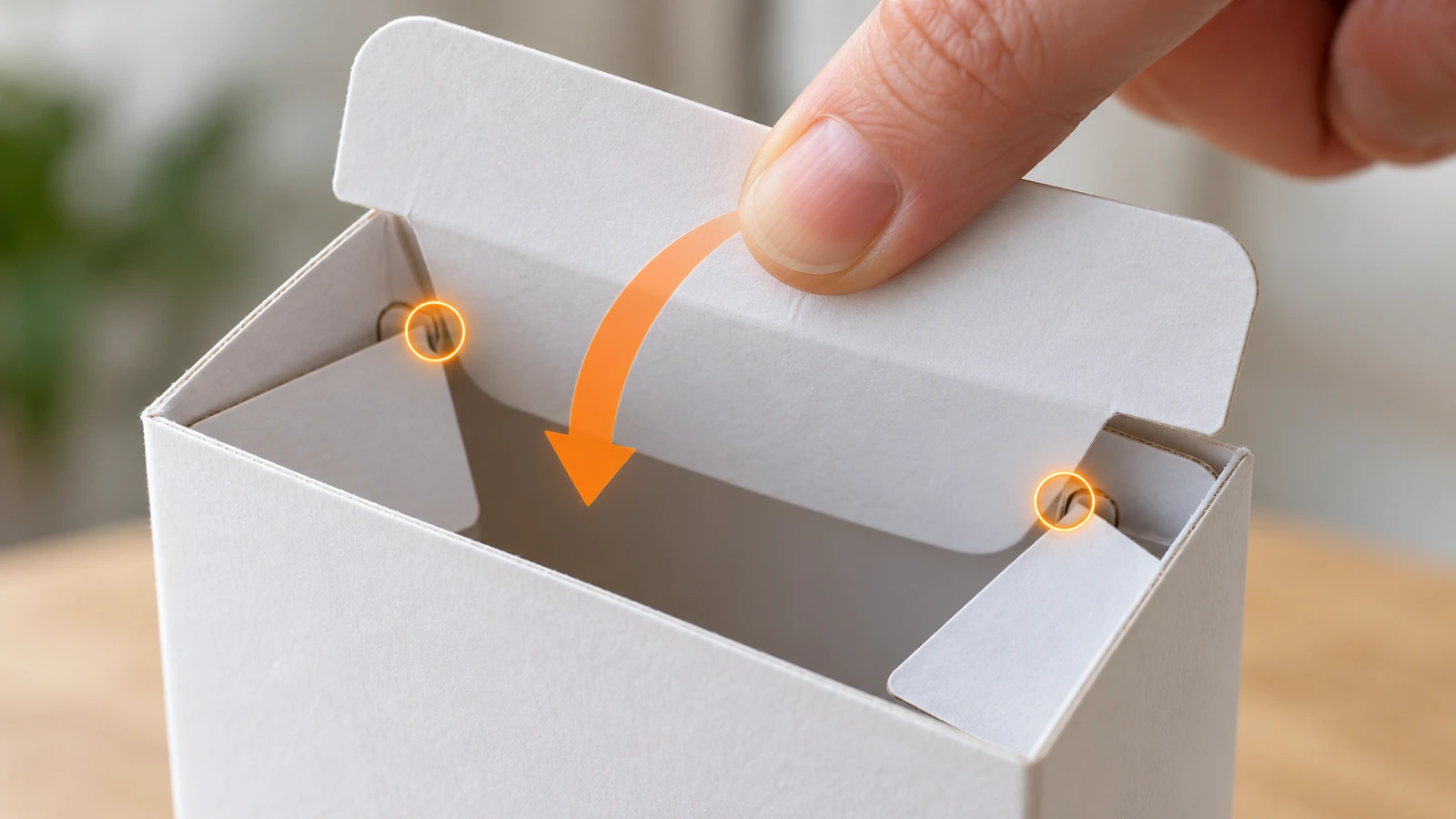

قفل الشقوق (لسان القفل). تُقصّ شقوق صغيرة عند موضع التقاء لسان الإدخال بلوح الإغلاق، وتتعلّق بأكتاف مطابقة مقطوعة في الأجنحة الجانبية. وبمجرد دفع اللسان إلى ما بعد الأكتاف لا يمكنه التراجع إلا إذا سحبه أحدهم عمدًا. وهذه الميزة البسيطة في القالب هي أشيع وسيلة لزيادة قوة التثبيت في نهاية اللسان دون إضافة أي مادة.
شكل الأجنحة الجانبية. غالبًا ما تكون الأجنحة الجانبية مستدقّة أو مقوّسة الحواف كي لا تصطدم بلسان الإدخال. فإذا قُصّت أطول من اللازم تداخلت ودفعت لوح الإغلاق إلى الخارج، فتظهر «النهاية المنتفخة» التي يشتكي منها المشترون. وإذا كانت أقصر من اللازم تركت فجوات عند الزوايا فلا يجد اللسان ما يضغط عليه.
فتحة الإبهام وخطوط التثنية. تتيح فتحة نصف دائرية في اللوح الأمامي وصول الإصبع إلى اللسان لفتحه. ويحدّد عمق خط التثنية واتجاه ألياف الكرتون بالنسبة إلى الطيّات الرئيسية مدى حدّة انثناء كل لوح ومدى مقاومة العلبة للتقوّس. ويضبط المصنّع الأمرين لكل درجة كرتون، ولهذا قد لا ينجح مخطط قالب يعمل بسماكة معينة مع سماكة أخرى.
يتصل لوحا الإغلاق كلاهما بلوح رئيسي واحد. ونتيجة لذلك يُطوى لسانا الأعلى والأسفل في الاتجاه نفسه، عادةً نحو الخلف، فيظهر اللوح الأمامي وجهًا واحدًا غير منقطع من الحافة العلوية إلى السفلية. وهذه الواجهة النظيفة هي السبب الرئيسي لشيوع STE في مستحضرات التجميل والعناية الشخصية والعلب ذات النوافذ. أما المفاضلة فتظهر على لوح الطباعة: فلأن اللسانين يمتدان من الجهة نفسها، لا يمكن تعشيق القصاصات رأسًا لذيل، وتقدّر بعض تحليلات القطاع أن بعض التخطيطات تستهلك كرتونًا أكثر بنحو 8–10% مقارنةً بنهاية اللسان المعكوسة. وهذا الرقم يصف استهلاك المواد في تخطيطات بعينها، لا فرقًا ثابتًا في السعر. وإذا كان STE هو النمط الذي تميل إليه، فإن صفحتنا الخاصة بـ علب نهاية اللسان المستقيمة المخصصة تتناول المقاسات والمواد وعروض الأسعار بالتفصيل.
يتصل الإغلاق العلوي بلوح رئيسي والإغلاق السفلي باللوح المقابل، فيُطوى اللسانان في اتجاهين متعاكسين. وهذا يسمح بتعشيق القصاصات على اللوح، مما يحسّن مردود اللوح غالبًا. كما أن شكلها المتماثل مناسب جدًا لتعبئة العلب من الطرف بكميات كبيرة. أما الثمن فبصري: تظهر حافة قص في إحدى النهايتين على اللوح الأمامي، لذا يجب ترتيب التصميم الطباعي حولها.
تُلصق أجنحة القاع جزئيًا مسبقًا لدى المصنّع. وعند ضغط العلبة المسطّحة لفتحها يدور القاع إلى موضعه ويُقفل بحركة واحدة، بينما تُغلق القمة بلسان إدخال عادي. ويتحمّل القاع الملصوق وزنًا أكبر من القاع المثبّت باللسان، ما يناسب الشموع والبرطمانات والزجاجات. والعلب المسطّحة أسمك، وبعض المصنّعين يضيفون خطوة لصق، لذا يُسعَّر هذا النمط عادةً بأعلى من نهايات اللسان العادية.
يتكوّن القاع من أربعة أجنحة تُطوى بالتسلسل وتُضغط حتى تتعشّق. ولا يوجد لصق مسبق، فيبقى عمل المصنّع بسيطًا وتُشحن العلبة مسطّحة تمامًا. ويتحمّل القاع المقفل حملًا أكبر من نهاية اللسان. أما الثمن فهو العمالة: يجب قفل كل علبة يدويًا، وإذا نُفّذ التسلسل خطأً فلن يستقر القاع.
تحدد بنية العلبة عدد الحركات اليدوية اللازمة لتعبئتها. وعدّ هذه الحركات لكل تصميم يمنح وسيلة موثوقة لمقارنة الأنماط قبل إجراء تجربة على الخط.
| النمط | التسلسل اليدوي (بحسب البنية) | الحركات المعتادة | ملاءمة الأتمتة |
|---|---|---|---|
| STE | افتح الغلاف، اطوِ الأجنحة الجانبية السفلية، أدخل لسان القاع، عبّئ، اطوِ الأجنحة الجانبية العلوية، أدخل اللسان العلوي | نحو 5–6 | مناسب لآلات تعبئة العلب الأفقية من الطرف المضبوطة على ألسنة بالاتجاه نفسه |
| RTE | الخطوات نفسها كما في STE، مع إغلاق اللسانين في اتجاهين متعاكسين | نحو 5–6 | شائع جدًا في آلات تعبئة العلب من الطرف ويُستخدم على نطاق واسع في الأدوية |
| القاع ذاتي الإغلاق | اضغط لفتح العلبة (يتكوّن القاع)، عبّئ، اطوِ الأجنحة الجانبية العلوية، أدخل اللسان العلوي | نحو 3–4 | الأسرع يدويًا؛ تحتاج الآلات إلى تركيب العلب أو إلى إعدادات تحميل من الأعلى تتعامل مع القيعان الملصوقة مسبقًا |
| القاع بقفل انطباقي | افتح الغلاف، اطوِ أجنحة القاع الأربعة بالترتيب، اضغط للقفل، عبّئ، أغلق القمة | نحو 6–8 | يُعبّأ غالبًا يدويًا؛ نادرًا ما يُختار للأتمتة عالية السرعة |

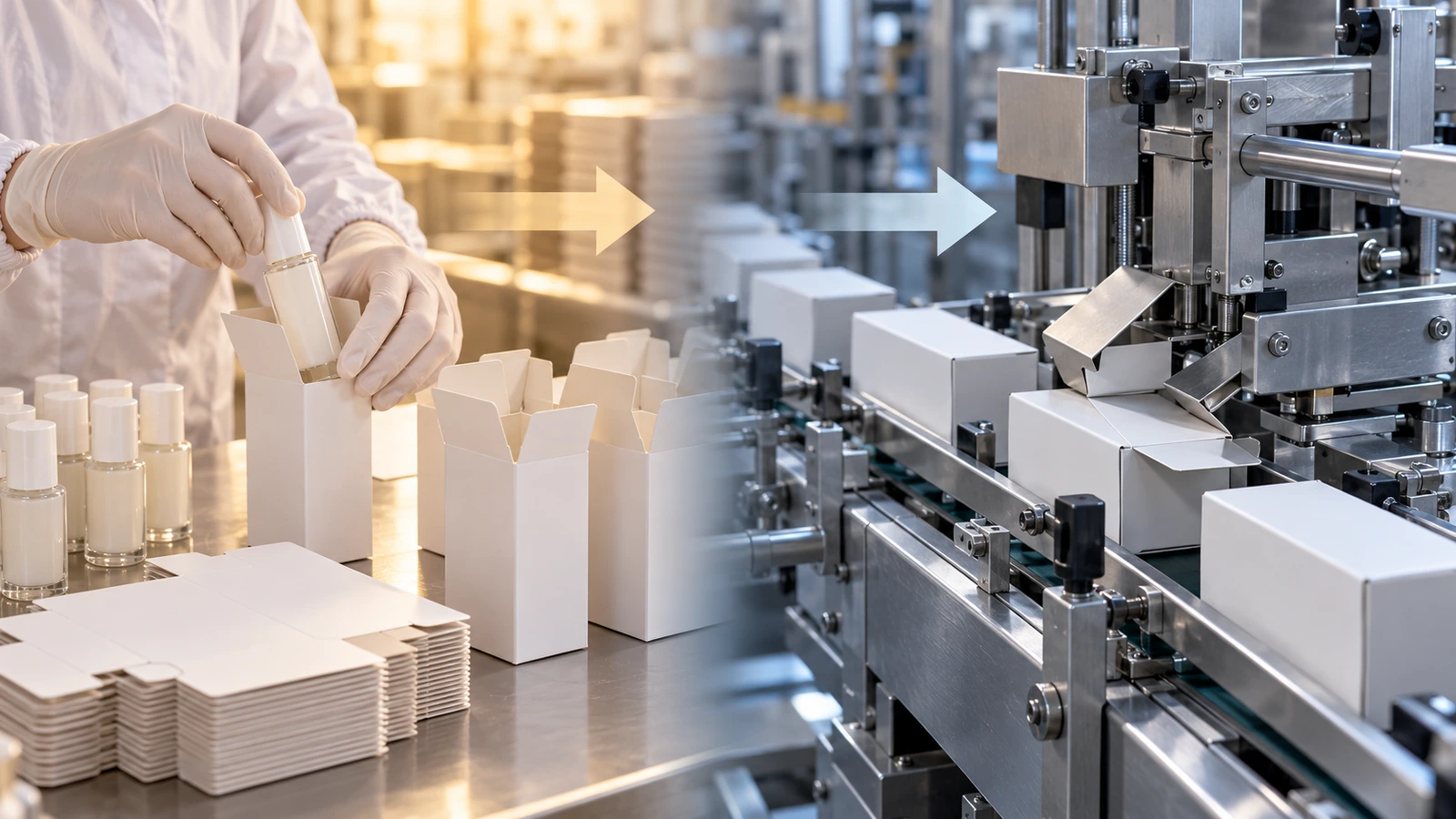

الخطوط اليدوية. تتطلب أنماط القاع ذاتي الإغلاق أقل قدر من التدريب وتبقى متسقة بين العمال المؤقتين. أما القيعان ذات القفل الانطباقي فتحتاج إلى أكبر قدر من الممارسة، ومنها تأتي معظم شكاوى «سقط القاع». ويقع STE وRTE بين الاثنين، وتقلّل أقفال الشقوق بوضوح عدد النهايات التي تنفتح من جديد أثناء التعبئة.
الخطوط الآلية. في آلة تعبئة العلب الأفقية، تسحب الآلة علبة مسطحة من المخزن وتفتحها وتدفع المنتج من الجانب ثم تغلق الأجنحة الجانبية والألسنة بالدفع. وتناسب نهايات اللسان ذلك تمامًا لأن كلتا النهايتين تُغلقان بالطيّ وحده. والمهم أن يتوافق اتجاه اللسان وسماكة الكرتون وجودة خطوط التثنية مع إعداد الآلة، فتأكد من أنماط العلب وأبعادها التي تقبلها آلتك قبل اعتماد مخطط القالب. ويمكن إعادة فتح نهايات اللسان، فإذا احتجت إلى إثبات العبث فأضف ملصق ختم أو ميزة تمزيق مثقّبة كقرار تصميمي منفصل.

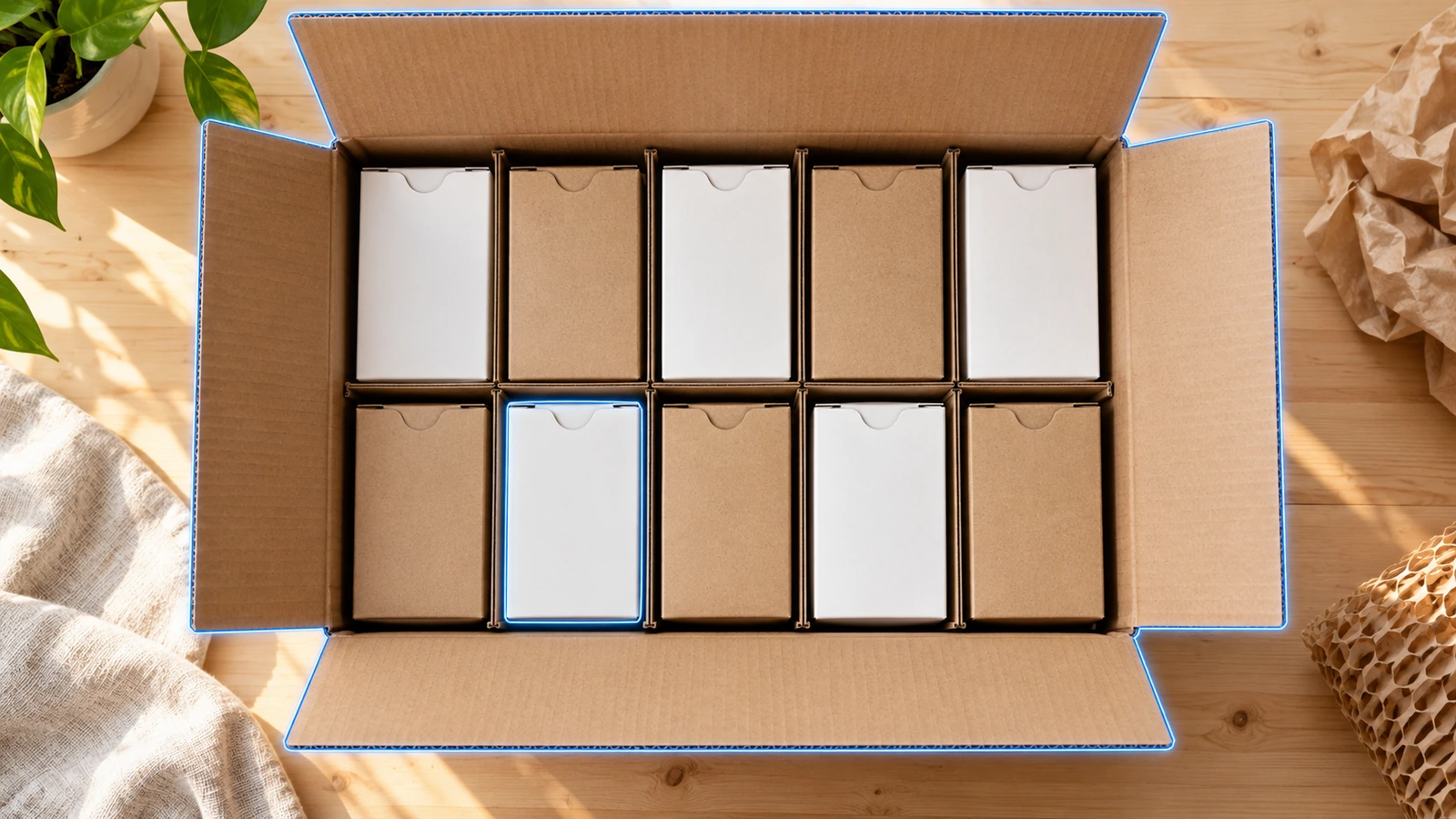

النقل. ينبغي اختبار علبة اللسان من الكرتون المقوّى التي تُشحن داخل صندوق خارجي مموّج بوصفها جزءًا من تلك المنظومة المتكاملة. ASTM D4169[3] يحدد تسلسلات مخاطر التوزيع لمنظومات الشحن الكاملة، بما فيها المناولة والاهتزاز والضغط. وقد يكون اختبار سقوط علبة بيع بالتجزئة منفردة مضلّلًا.
| العامل | STE | RTE | القاع ذاتي الإغلاق | القاع بقفل انطباقي |
|---|---|---|---|---|
| اتجاه الأجنحة | اللسانان في الاتجاه نفسه | اللسانان متعاكسان | لسان علوي وقاع ملصوق | لسان علوي وقاع متعشّق |
| اللوح الأمامي | غير منقطع | حافة قص واحدة في الأمام | قمة نظيفة وقاعدة مسطحة | قمة نظيفة وقاعدة مسطحة |
| مردود اللوح | غالبًا أقل | غالبًا أعلى | يعتمد على التخطيط | يعتمد على التخطيط |
| قدرة تحمّل القاع | خفيفة | خفيفة | متوسطة إلى أعلى | متوسطة إلى أعلى |
| عمليات المصنّع | لصق الدرز الجانبي | لصق الدرز الجانبي | لصق الدرز الجانبي والقاع | لصق الدرز الجانبي |
| أفضل أسلوب تعبئة | يدويًا أو بآلة تعبئة من الطرف | آلة تعبئة من الطرف أو يدويًا | تعبئة يدوية سريعة | تعبئة يدوية بكميات صغيرة |
| الاستخدامات المعتادة | مستحضرات التجميل، العلب ذات النوافذ، الهدايا | الأدوية، التجزئة بكميات كبيرة | الشموع، البرطمانات، الزجاجات | سلع التجزئة الأثقل، الدفعات القصيرة |
بعد حسم النمط، يبقى العمل المتبقي المتمثل في قياس الأبعاد الداخلية واختيار درجة الكرتون وإعداد التصميم الطباعي ووضع معايير الفحص خاصًا بكل منتج. وهذه الخطوات مشروحة في صفحة منتج علبة نهاية اللسان المستقيمة ولا نكررها هنا.
هو عائلة من العلب الكرتونية المقوّاة القابلة للطي، تُقطع بالقالب من لوح واحد (1)، وتُلصق على طول درز جانبي واحد، وتُشحن مسطّحة، وتُغلق بألسنة إدخال بدل الشريط اللاصق. ومتغيراتها الأساسية الأربعة هي: اللسان المستقيم، واللسان المعكوس، والقاع ذاتي الإغلاق، والقاع بقفل انطباقي.
في علبة اللسان المستقيم، يُطوى لسانا النهايتين في الاتجاه نفسه، مما يُبقي اللوح الأمامي غير منقطع. وفي علبة اللسان المعكوس، يُطوى اللسانان في اتجاهين متعاكسين. وهذا يتيح تعشيق القصاصات على اللوح لمردود أفضل، لكنه يترك حافة قص واحدة في الأمام.
يتحمّل القاع ذاتي الإغلاق والقاع بقفل انطباقي حملًا أكبر من القاع المثبّت باللسان، لأن القاعدة ملصوقة أو متعشّقة بدلًا من أن يمسكها الاحتكاك. وفي حالة الزجاج أو أي شيء ثقيل يُشحن بالطرود، أضف حشوة داخلية وصندوق شحن خارجيًا.
نعم. فـ STE وRTE قياسيان على آلات تعبئة العلب الأفقية من الطرف لأن كلتا النهايتين تُغلقان بالطيّ وحده. أما علب القاع ذاتي الإغلاق فتحتاج إلى معدات مصممة للقيعان الملصوقة مسبقًا، ويُعبّأ القاع بقفل انطباقي غالبًا يدويًا. تأكد من مورّد آلتك من الأنماط والأبعاد التي تقبلها معداتك.
يلصق المصنّع الدرز الجانبي، وتحتوي علب القاع ذاتي الإغلاق أيضًا على قاعدة ملصوقة. أما إغلاقات النهايات نفسها فتبقى مغلقة بالاحتكاك وأقفال الشقوق. وقد تستدعي المنتجات الثقيلة أو متطلبات إثبات العبث ملصق ختم إضافيًا أو شريطًا لاصقًا.
تناسب علب اللسان من الكرتون المقوّى العادي عمومًا مسارات إعادة تدوير الورق. أما الرقائق الغشائية والنوافذ البلاستيكية والطلاءات المعدنية وبقايا الطعام فقد تقلل قابلية إعادة التدوير، ويختلف القبول باختلاف البرنامج المحلي.
تغليف العلب ذات اللسان والطيّ مجموعة من المفاضلات العملية التي يمكن هندستها، لا مسألة ذوق. فـ STE يتنازل عن بعض مردود اللوح مقابل واجهة أمامية نظيفة. وRTE يتنازل عن الواجهة النظيفة مقابل المردود وسرعة آلة التعبئة. ويضيف القاع ذاتي الإغلاق خطوة لصق كي تُركَّب العلبة بحركة واحدة وتتحمل وزنًا أكبر. ويتفادى القاع بقفل انطباقي اللصق المسبق لكنه يضيف عمالة يدوية. ومع توقع أن ينمو الطلب على العلب الكرتونية القابلة للطي نموًا متواضعًا فحسب، بنحو 0.8% سنويًا حتى 2029 وفقًا لـ تغطية Packaging Dive لتوقعات القطاع[10]، تكون الأفضلية للعلامات التجارية التي تطابق البنية مع وزن المنتج وخط التعبئة قبل الطباعة. وإذا كانت الأولوية لديك لواجهة أمامية نظيفة ومتصلة، فاطّلع على علب نهاية اللسان المستقيمة من المصنع مباشرة واطلب عرض سعر لأبعادك الدقيقة.
