الأنابيب الورقية: كيف تُصنع وأي تركيب يناسب منتجك

إذا كنت تبحث عن أنابيب ورقية لأول مرة، فستبدو صفحات الموردين متشابهة: كلها تعرض أسطوانات مستديرة مطبوعة بتشطيب الكرافت. أما القرارات الهندسية وراء تلك الصور فهي التي تحدد مدى صمود الأنبوب، ونادرًا ما يشرحها الموردون. فقد يبدو الأنبوب فاخرًا في التصميم ثم يصل بغطاء ينفلت، أو بجدار ينبعج في مستودع رطب، أو بكرتون خارجي مملوء بالهواء تدفع أجرة شحنه.

هذه الشكاوى تتكرر في تقييمات المشترين العلنية للتغليف الأسطواني. فالأغطية إما محكمة أكثر من اللازم أو فضفاضة، وتتآكل الحواف الداخلية لأنها قُطعت مستقيمة بدل أن تُلف، وترتفع فواتير الشحن لأن الأنبوب الجاهز لا يُشحن مسطحًا كما تُشحن العلبة الكرتونية القابلة للطي. ويعود معظم هذه العيوب إلى قرار إنشائي اتُّخذ قبل مناقشة التصميم الطباعي أصلًا.

يشرح هذا الدليل كيفية بناء الأنابيب: طريقة اللف، وسماكة الجدار، والبطانات، وأنظمة الإغلاق الطرفي. ثم يطابق كل تركيب مع فئات المنتجات وظروف سلسلة التوريد التي يتعامل معها على أفضل وجه. استخدمه لتوجيه المورد بمصطلحاته الخاصة، ولتلاحظ حين يغفل عرض السعر شيئًا يحتاجه منتجك.

ما هي الأنابيب الورقية؟

الأنبوب الورقي أسطوانة مجوفة مبنية من عدة طبقات من الورق المقوى. تُطلى كل طبقة بمادة لاصقة وتُلف حول قضيب فولاذي مصقول يسمى عمود التشكيل، ثم يُقطع الأنبوب الناتج إلى الطول المطلوب. ويُباع المنتج الأساسي نفسه بعدة أسماء. فعبارة «علبة كرتونية أسطوانية» تعني عادةً أنبوب تجزئة بغطاء. أما «تغليف الأسطوانة الورقية» و«تغليف الأنبوب المستدير» فمصطلحان أوسع. وفي البيئات الصناعية تُسمى البنية نفسها لبّة، وهي تحمل لفات الأفلام أو المنسوجات أو الورق.

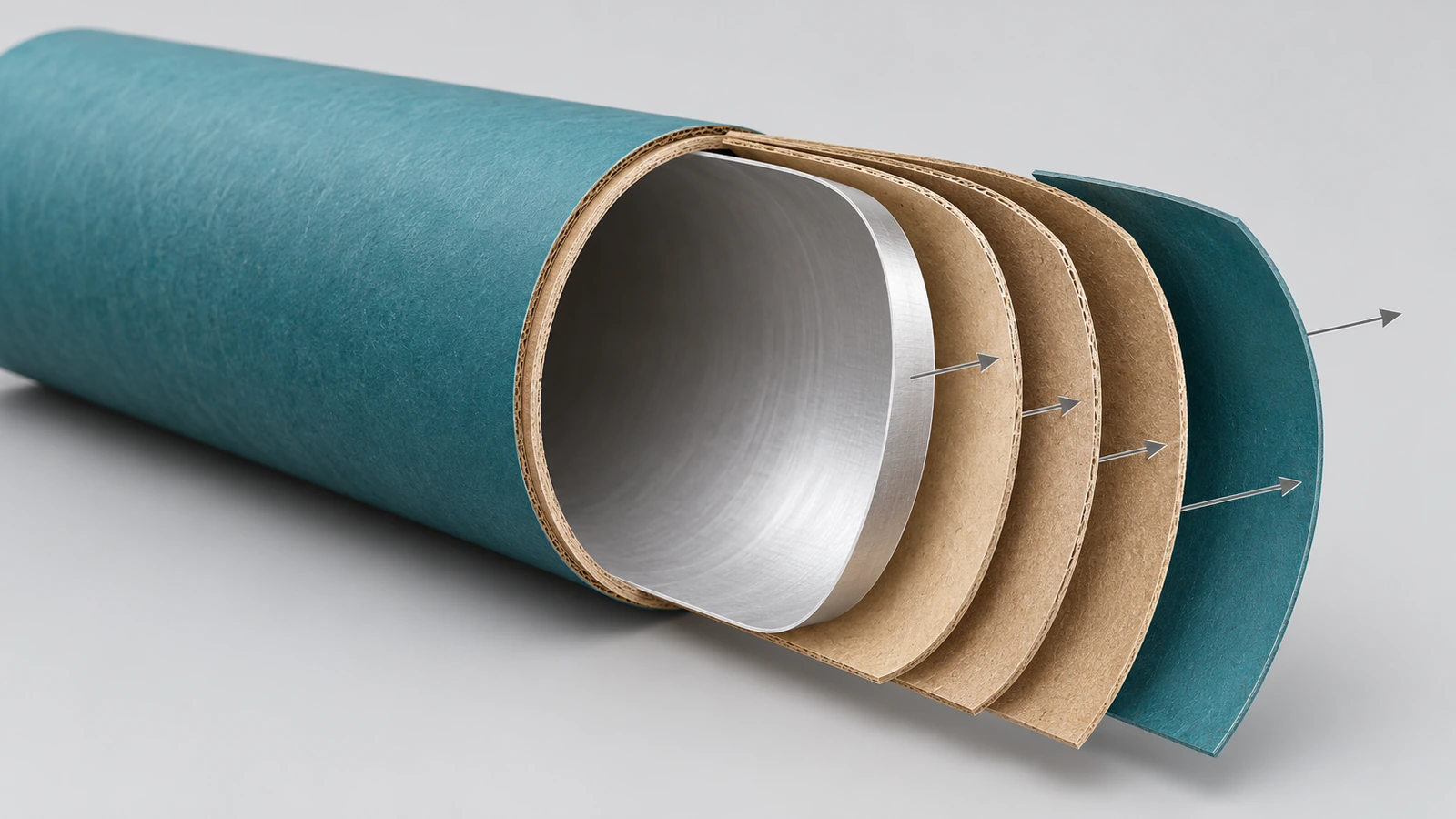

يضيف التغليف الأنبوبي للتجزئة 3 طبقات إلى هذا الجسم الهيكلي. أولاها البطانة الداخلية التي تتحكم في ملامسة المنتج وتحدد حاجز الرطوبة أو الدهون. وثانيتها الغلاف الخارجي المطبوع، وهو إما ورق ملصقات أو ورقة مطبوعة مسبقًا مغلّفة فوق الجسم، ويحمل هوية العلامة التجارية. وثالثتها أنظمة الإغلاق الطرفي التي تغلق الأعلى والأسفل. ولأن كل طبقة تُحدَّد على حدة، فقد يختلف أداء أنبوبين لهما القطر نفسه اختلافًا كبيرًا.

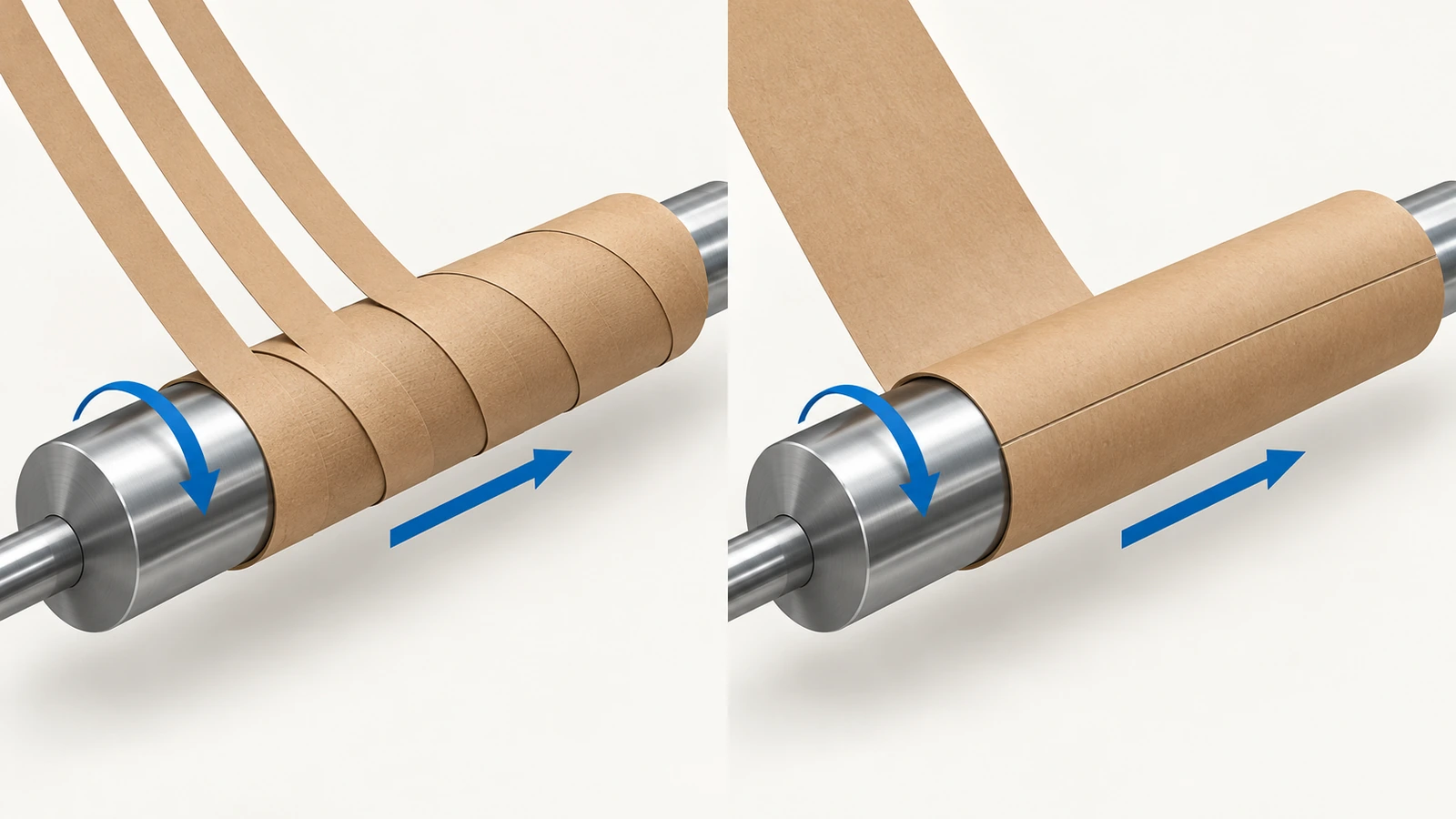

اللف الحلزوني مقابل اللف المتوازي: كيف تُصنع الأنابيب الورقية

اللف الحلزوني

في اللف الحلزوني تُغذّى شرائط ضيقة من الورق المقوى على عمود تشكيل ثابت بزاوية مائلة. ويُدير محرك سيور الأنبوب أثناء تشكّله ويدفعه إلى الأمام، فتلتف الشرائط حوله في حلزونات متداخلة. وتجري العملية بشكل مستمر، ويقطع منشار متحرك الأنبوب إلى الطول المطلوب أثناء تقدمه. وتُزاح كل طبقة عن الطبقة التي تحتها، فلا تتطابق الدرزات أبدًا. والنتيجة جدار متجانس مع درزة قطرية خافتة تظهر عبر الأنابيب غير المطبوعة أو ذات الغلاف الرقيق.

يتميز اللف الحلزوني بكفاءته في الحفاظ على قطر ثابت عبر دفعات الإنتاج الطويلة، ولا يتطلب تغيير الطول سوى تحريك نقطة القطع. ولهذه الأسباب تكون معظم أنابيب المستهلكين وأنابيب البريد وعلب التجزئة ملفوفة حلزونيًا.

اللف المتوازي

في اللف المتوازي تُغذّى ورقة عريضة واحدة من الورق المقوى بالتوازي مع محور عمود التشكيل وتُلف على نفسها حتى يبلغ الجدار السماكة المستهدفة. تُنتج الأنابيب على دفعات بطول ثابت، وللجدار درزة طولية واحدة. وتمتد كل طبقة على كامل طول الأنبوب، لذا تتميز الأنابيب الملفوفة توازيًا عمومًا بصلابة انحناء أعلى وتتعامل جيدًا مع الجدران السميكة. والمقابل إنتاج أبطأ ومرونة أقل في الطول والقطر.

التركيب الملفوف توازيًا هو الخيار المعتاد للُبّات الثقيلة، وللأنابيب التي يجب أن تقاوم الانحناء على امتداد طويل، ولبعض التطبيقات الدقيقة التي يهم فيها سطح أملس خالٍ من الدرزات على طول الأنبوب.

التجميع بعد اللف

تمر أنابيب التجزئة بخطوات إضافية بعد اللف. يُقطع الجسم، ويُغلَّف بالغلاف الخارجي، وتُلف الحواف إلى الداخل أو تُترك مستقيمة. ثم تُركَّب أنظمة الإغلاق. والحافة الداخلية الملفوفة أو المنحنية هي التفصيل الذي يغفله المشترون في أغلب الأحيان. فالحواف الداخلية المقطوعة مستقيمة قد تتآكل بعد الفتح المتكرر، وهي مصدر شائع لشكاوى «الغطاء المتآكل» في التقييمات العلنية.

كيف تغيّر سماكة الجدار وعدد الطبقات الأداء

تعتمد سماكة الجدار على عدد الطبقات وعلى سماكة كل طبقة. وتصف أدلة الصناعة عادةً جدران أنابيب التجزئة بأن سماكتها تبلغ نحو 1 to 5 mm. تُستخدم الجدران الأرق لمستحضرات التجميل الخفيفة والملابس، وتُستخدم الجدران الأسمك للمرطبانات الزجاجية والشموع والأنابيب المكدسة في حمولات المنصات النقالة. ويرفع الجدار الأسمك مقاومة السحق المسطح ومقاومة الحواف. لكنه يضيف وزنًا وتكلفة ورق مقوى، ويقلّص القطر الداخلي عند قطر خارجي معين، مما يؤثر في المساحة التي يشغلها على الرف وفي ملاءمته لكراتين الشحن.

يصف إطاران صناعيان للاختبار كيفية قياس هذا الأداء. يصدر معهد العلب والأنابيب المركبة (CCTI)، وهو جمعية تجارية، طرقًا منها اختبار السحق المسطح (T-108) واختبار صلابة الانحناء (T-150). وتغطي سلسلة ISO 11093 اختبار لبّات الورق والكرتون، بما في ذلك مقاومة الانحناء بثلاث نقاط. أما لأنظمة الشحن المتكاملة، فيعتمد المشترون في الولايات المتحدة عادةً على محاكاة التوزيع الصادرة عن معايير ASTM للورق والتغليف^[1] ، مثل D4169، التي تُجري تسلسلًا من مخاطر السقوط والاهتزاز والضغط على الوحدة المعبأة.

عند طلب عروض الأسعار، اسأل عن مواصفات الجدار المقترحة وهل اختيرت بحسب وزن منتجك وارتفاع تكديسه. ولا تقبل ادعاءً عامًا واحدًا بأن الأنبوب «متين». وإذا كانت مسارات شحنك تمر بمواسم رطبة، فاسأل هل سُجلت نتائج الاختبار عند رطوبة مضبوطة، لأن الورق المقوى يفقد قوته حين يمتص الرطوبة.

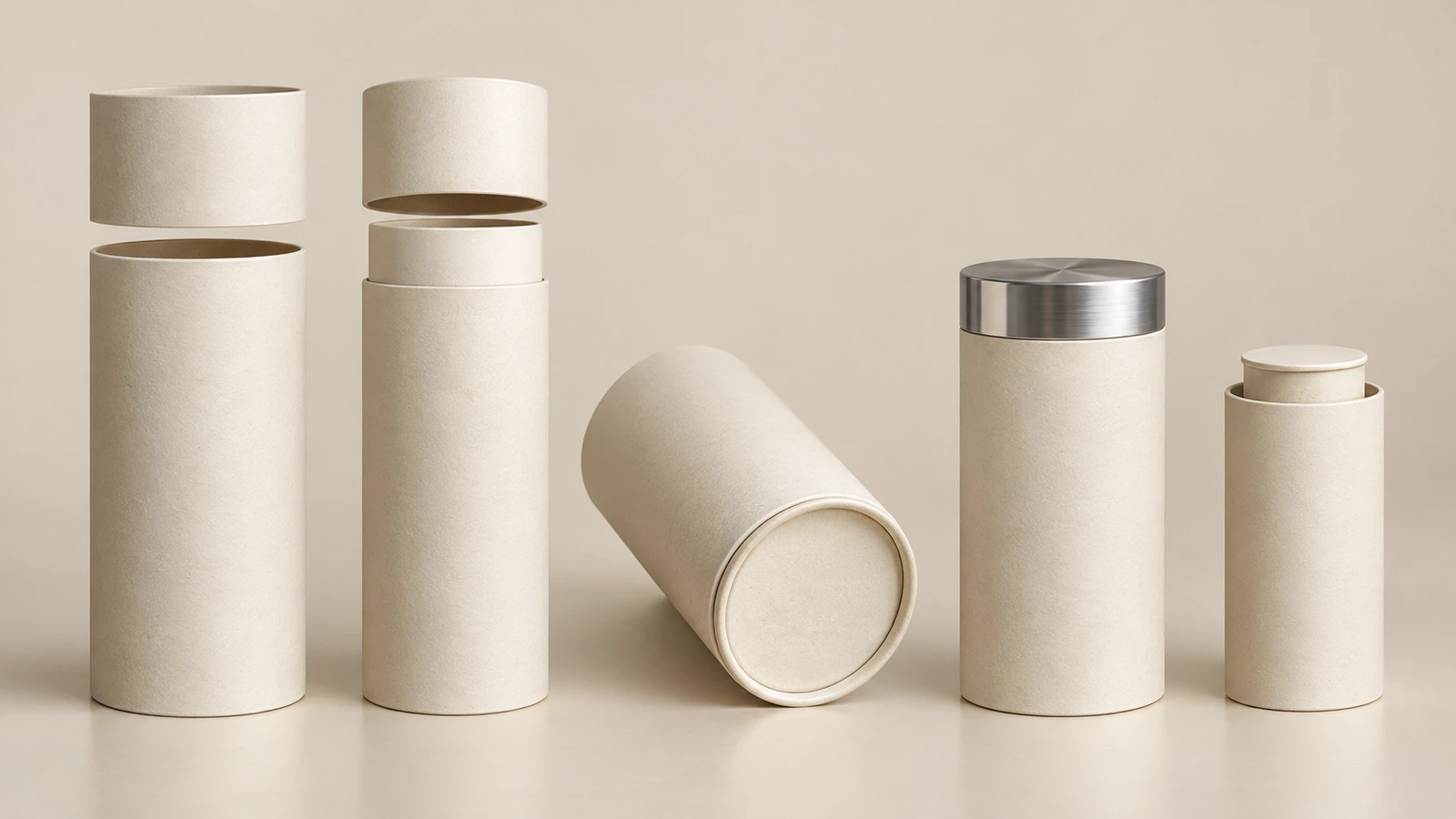

أنواع الإغلاق الطرفي وما يفعله كل نوع

يحدد الإغلاق طريقة فتح الأنبوب وإحكامه، ومدى إحساسك بفخامته. وهو مسؤول أيضًا عن معظم شكاوى الملاءمة. وهذه هي الخيارات الشائعة:

• تلسكوبي من قطعتين (2): ينزلق أنبوب الغطاء فوق أنبوب القاعدة بالكامل. وهو بسيط ويتكدس جيدًا، ويمنح كشفًا متحكمًا به عند الفتح. وتعتمد الملاءمة على خروج الهواء بين الجدارين، لذا فإن هامش التفاوت بين الداخلي والخارجي هو الرقم الحاسم. وإذا كان هذا هو التركيب الذي تفكر فيه، فإن صفحتنا عن علب الأنابيب الورقية التلسكوبية من قطعتين (2) تغطي أسئلة الملاءمة وأخذ العينات بالتفصيل.
• من ثلاث قطع (3) مع أنبوب عنق (كتف): يُلصق أنبوب «عنق» داخلي أقصر داخل القاعدة ويبرز فوقها قليلًا. يُغلق الغطاء نزولًا على العنق ويستقر مستويًا مع القاعدة. ومقاومة الإغلاق أسهل في الضبط مقارنة بتصاميم القطعتين (2)، ويبدو خط الالتقاء المستوي أكثر إتقانًا، ولذلك فهو شائع في مستحضرات التجميل والمشروبات الروحية.
• أقراص طرفية ورقية أو قيعان مطوية إلى الداخل: يُلصق قرص من الورق المقوى في القاعدة أو يُكبس فيها. وهذا يُبقي الأنبوب ورقيًا بالكامل، مما يساعد على قابلية إعادة التدوير.
• أطراف معدنية: تمنح الأطراف المدموجة بدرزة من الفولاذ أو الفولاذ المطلي بالقصدير الإغلاق قوة وإحكامًا أكبر للمساحيق والأغذية، على حساب إعادة تدوير المادة الواحدة إلى حد ما.
• سدادات وأغطية بلاستيكية: تُستخدم في أنابيب البريد لأنها تُركَّب بالضغط ويمكن إعادة استخدامها. وهي أقل شيوعًا في برامج تقليل البلاستيك.
• قاعدة الدفع للأعلى: قرص داخلي متحرك يُخرج العصي الصلبة مثل البلسم ومزيل العرق. ويجب مطابقته مع صلابة التركيبة واختباره وهو مملوء وفارغ.
• أختام غشائية أو من الرقائق المعدنية: أختام داخلية قابلة للنزع تحت الغطاء توفر دليلًا على سلامة الإغلاق وحاجزًا للأغذية.

كيف تختار تركيب الأنبوب في خمس خطوات

1. حدّد الحمولة. سجّل وزن المنتج وهشاشته (زجاج أو شمع أو قماش) وأقصى ارتفاع تكديس سيتعرض له في التخزين. يمكن لمنتج خفيف غير حساس للسحق أن يستخدم جدارًا حلزونيًا رقيقًا. أما المرطبان الزجاجي الثقيل فيحتاج إلى طبقات أكثر أو حشوة داخلية.
2. ارسم خريطة البيئة. اذكر التعرض للرطوبة على طول المسار، مثل الشحن البحري والمستودعات الساحلية ورفوف الحمامات. الورق المقوى وحده ليس مقاومًا للماء. وتتطلب المسارات الرطبة بطانة حاجزة أو طلاءً أو كيسًا داخليًا.
3. حدّد الملامسة. تحقق مما إذا كان المنتج يلامس الأنبوب مباشرة. يخضع الورق المقوى الملامس للأغذية في الولايات المتحدة لقواعد FDA مثل 21 CFR 176.170^[2] الخاصة بالأغذية المائية والدهنية. وغالبًا ما تتجنب الأغذية الجافة متطلبات الملامسة المباشرة باستخدام كيس داخلي مغلق.
4. اختر تجربة الفتح. اختر التلسكوبي لتجربة الكشف، وأنبوب العنق لإغلاق مستوٍ وقابل للضبط، وقاعدة الدفع للأعلى للتوزيع، والختم الغشائي لإثبات سلامة الإغلاق.
5. خطّط للكرتون الخارجي للشحن. لا يمكن تسطيح الأنابيب الجاهزة، لذا فإن تعبئة الكراتين ونمط المنصة النقالة هما ما يحدد تكلفة الشحن. وتشرح صفحة المنتج كيفية التحكم في مخاطر الشحن والطلبات المتكررة، ولذلك لا يكررها هذا الدليل.

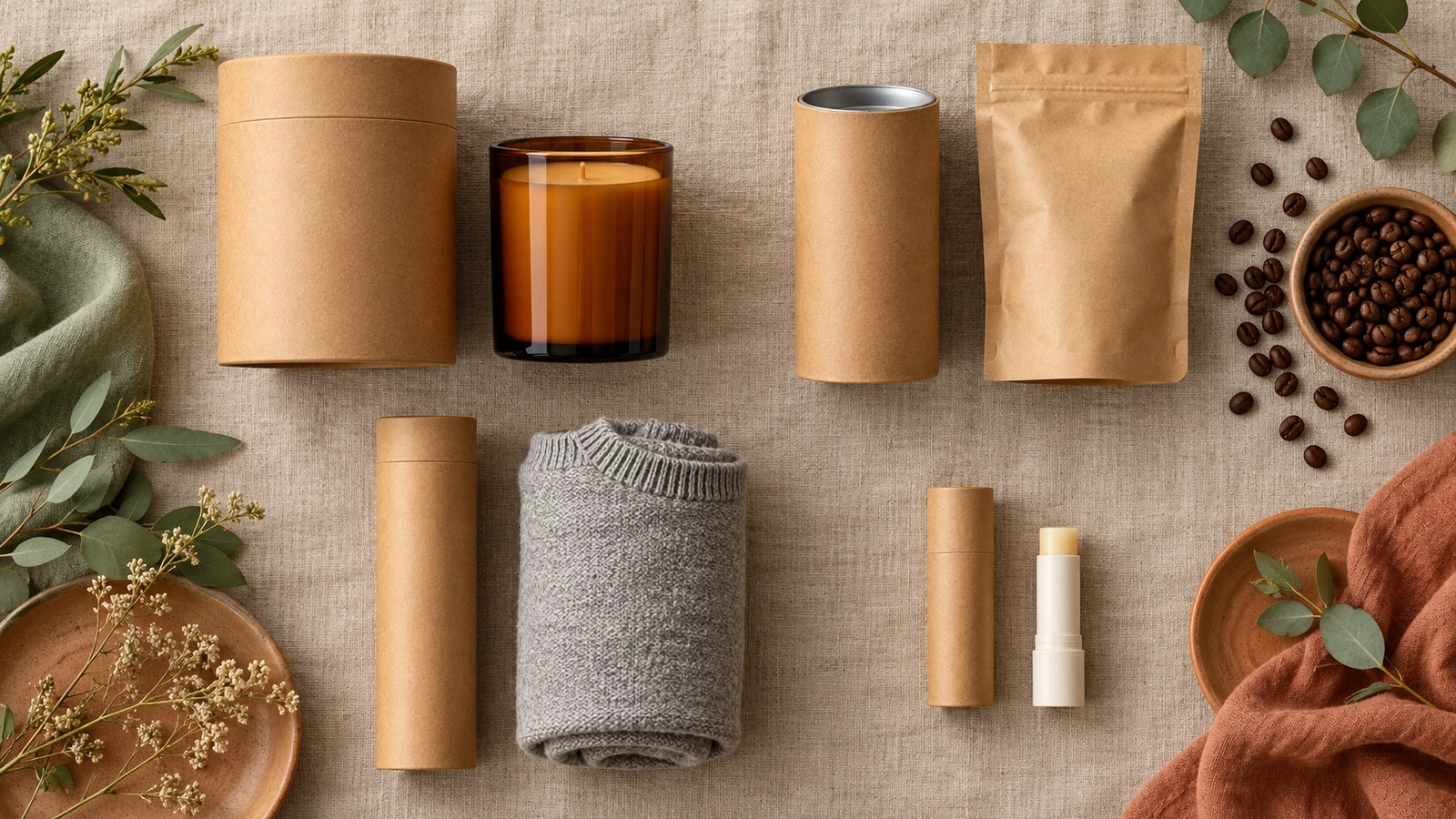

مقارنة بين التراكيب والمنتجات

يطابق الجدول التراكيب الشائعة مع الفئات التي تخدمها. استخدمه نقطة انطلاق لحديثك مع المورد، لا مواصفة نهائية.

يختلف الأنبوب في مقارنته بكل بديل شائع. فمقابل العلب الكرتونية القابلة للطي، يمنح حضورًا أكبر على الرف وقابلية أفضل لإعادة الاستخدام، لكنه يشغل حجم تخزين وشحن أكبر. ومقابل العلب البلاستيكية أو المعدنية، فهو أخف وأسهل في إعادة التدوير ضمن مسارات الورق، لكنه أضعف أمام الماء وأصعب في جعله محكم الإغلاق.

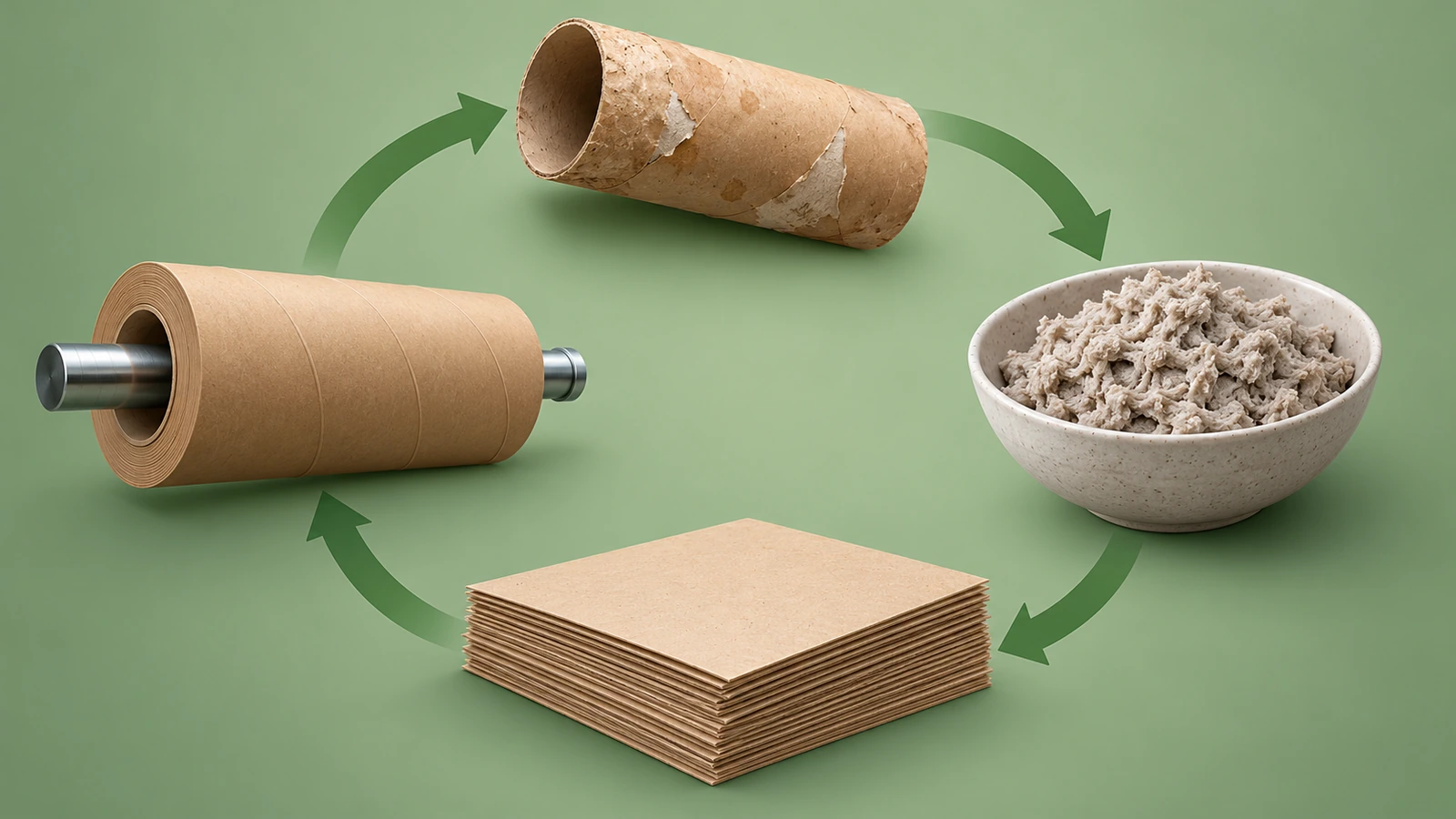

قابلية إعادة التدوير والبطانات واللوائح

تدخل الأنابيب المصنوعة من الورق المقوى العادي في مسار استرداد راسخ. وبحسب American Forest & Paper Association^[3]، كان معدل إعادة تدوير الورق في الولايات المتحدة في 2024 بحدود 60–64%، وبلغ معدل الكرتون 69–74%. ويمكن توثيق مصدر المواد عبر شهادة سلسلة الحيازة من FSC^[4]، وتفيد FSC بأن 56% من المستهلكين حول العالم يتعرفون على شعارها. وإذا كنت تنوي إطلاق ادعاء يتعلق بـ FSC، فتأكد من حالة شهادة المورّد عند طلب عرض السعر.

تضيف خيارات الحاجز تعقيدًا. وتشير European Environmental Bureau^[5] إلى أن عمليات إعادة التدوير لا تتحمل أكثر من نحو 3–10% من المواد غير القابلة للتحويل إلى لب. ولذلك قد تضعف الرقائق المعدنية السميكة أو الطبقات البلاستيكية المصفّحة رسالة «صديق للبيئة». وتستجيب الصناعة بحواجز قائمة على الألياف. Packaging Gateway^[6] أوردت تقارير عن أوراق حاجزة تجمع بين معدل نفاذية منخفض للأكسجين ومعدل نفاذية منخفض لبخار الماء. واستطلاعات العلامات التجارية التي تناولتها Packaging World^[7] تصف تحولًا واسعًا نحو «التحول إلى الورق» في السلع الاستهلاكية.

تعزز التشريعات الاتجاه نفسه. ففي الاتحاد الأوروبي، لائحة التغليف ونفايات التغليف^[8] سارية منذ 12 أغسطس 2026 وتشترط أن يكون كل تغليف في سوق الاتحاد الأوروبي قابلًا لإعادة التدوير بحلول 2030. كما أن ملخص EUR-Lex^[9] يتناول أيضًا قيودًا على مواد PFAS في التغليف الملامس للأغذية. وفي الولايات المتحدة، PRINTING United Alliance^[10] ترصد قوانين المسؤولية الممتدة للمنتج على مستوى الولايات، ويغطي عدد منها التغليف الورقي ويربط رسوم المنتجين بقابلية إعادة التدوير. وبالنسبة إلى الأغذية الجافة، تدرج FDA أيضًا المواد المنتقلة من الورق والورق المقوى ضمن المواد المعترف بها عمومًا على أنها آمنة بموجب 21 CFR 182.90^[11].

الأسئلة الشائعة

أهم النقاط

• تدخل الأنابيب المصنوعة من ألياف عادية في مسار استرداد ناضج في الولايات المتحدة. — معدل إعادة تدوير الورق 60–64% في 2024 (المصدر)
• قد تضعف المصفّحات السميكة ادعاءات قابلية إعادة التدوير. — لا تتحمل إعادة التدوير سوى نحو 3–10% من المواد غير القابلة للتحويل إلى لب (المصدر)
• تشترط قواعد الاتحاد الأوروبي الآن خطة لقابلية إعادة التدوير لكل أنبوب يُباع هناك. — تسري PPWR اعتبارًا من 12 أغسطس 2026، مع اشتراط قابلية كاملة لإعادة التدوير بحلول 2030 (المصدر)
• المصادر المعتمدة إشارة ثقة معروفة. — يتعرف 56% من المستهلكين حول العالم على شعار FSC (المصدر)
• تحتاج الأنابيب الملامسة للأغذية إلى مكونات خاضعة للتنظيم. — تنظّم 21 CFR 176.170 الورق المقوى الملامس للأغذية المائية والدهنية (المصدر)

الخلاصة

الأنبوب الورقي مجموعة من القرارات الهندسية. تحدد طريقة اللف الصلابة واقتصاديات الدفعة، وتحدد مواصفات الجدار مقاومة السحق، وتحدد البطانة الحاجز وقابلية إعادة التدوير، ويحدد الإغلاق الملاءمة وتجربة الفتح. وإذا حسمت هذه الخيارات الأربعة أولًا، أصبح التصميم الطباعي وأخذ العينات وتخطيط الشحن أسهل بكثير. وإذا كان التركيب التلسكوبي يناسب منتجك، فانتقل إلى صفحة تغليف الأنابيب الورقية المخصصة الخاصة بنا، وأرسل أبعاد منتجك للحصول على عرض سعر مبني على تركيبك.
