الإجابة السريعة: يتم حساب الصندوق المموّج في ثلاث خطوات. أولًا، اضرب وزن كل صندوق معبّأ في عدد الصناديق المكدّسة فوق الصندوق السفلي، ثم اقسم الناتج على عوامل البيئة مجتمعةً (الرطوبة ومدة التخزين ونمط تحميل الطبلية والمناولة) لتحصل على قوة ضغط الصندوق المطلوبة (BCT). ثانيًا، قدّر قوة BCT التي يستطيع اللوح تحقيقها بمعادلة McKee المبسّطة، BCT ≈ 5.87 × ECT × √(السُّمك × المحيط)، ثم اختر أدنى درجة لوح تفي بالمتطلب. ثالثًا، احسب مساحة الشريحة المفرودة لتقدير استهلاك اللوح ووزن الصندوق وتكلفة المواد للوحدة قبل طلب عروض الأسعار.
آخر مراجعة: أكتوبر 2026. جميع الأرقام التطبيقية أدناه أمثلة هندسية توضيحية، وليست عروض أسعار من مورّدين.
تبدأ معظم مواصفات التغليف بأن يكتب أحدهم «32 ECT» على أمر الشراء لأن الصندوق السابق استخدمه. أما الحساب السليم للصندوق المموّج فيستبدل هذه العادة بثلاثة أرقام يمكنك الدفاع عنها أمام قسم المالية وأمام المورّد: مقدار الضغط الذي يجب أن يتحمله الصندوق السفلي، ومقدار ما تستطيع درجة لوح معيّنة تحمّله، وكمية اللوح التي يستهلكها كل صندوق. يشرح هذا الدليل الأرقام الثلاثة جميعًا عبر صندوق مثال واحد، لتتمكن من إعادة استخدام الطريقة بأبعادك وأحمالك.
نمط الفشل متوقَّع. فالدرجة التي تصمد في غرفة اختبار جافة تفقد جزءًا من قوتها حين تبقى أسابيع على طبلية في مستودع رطب. تبدأ الطبقة السفلية بالانتفاخ، ثم تميل الرصّة، ويُلقى اللوم على شركة الشحن. والخطأ المعاكس مكلف بالقدر نفسه وأصعب في اكتشافه: فالفِرق التي تضررت مرة تنقل كل SKU إلى لوح بجدار مزدوج. وهذا يضيف وزنًا للوح وسماكة للجدار وزيادة في الأبعاد الخارجية، وفي مسارات الطرود قد يدفع الحجم الخارجي الزائد الشحنات إلى شريحة أعلى من الوزن الحجمي.
ينشأ الخطآن من الفجوة نفسها: لم يدوّن أحد الحمل أو البيئة أو القدرة المتوقعة للوح. وتسدّ الحسابات الثلاثة أدناه هذه الفجوة بمدخلات يمكنك قياسها أو طلبها من المورّد. وهي لا تغني عن اختبار الضغط، لكنها تحدد الدرجات التي تستحق الاختبار.
لأغراض الشحن والتخزين، يربط الحساب بين أربع خصائص قابلة للقياس في صندوق اللوح المموّج. ويُعدّ كتاب Fibre Box Handbook[1] الصادر عن Fibre Box Association المرجعَ القياسي في أمريكا الشمالية لكيفية ارتباط هذه الخصائص بتصميم الصندوق وتخزينه واستخدامه.
| المُدخل | ما الذي يقيسه | الوحدة المستخدمة في هذا الدليل | مصدر الرقم |
|---|---|---|---|
| ECT (اختبار سحق الحافة) | مقاومة الضغط الحافي للوح المركّب | lb/in | درجة اللوح من المورّد؛ وطريقة الاختبار وفق ISO 3037:2022[2] أو طرق TAPPI لسحق الحافة |
| السُّمك (h) | سُمك اللوح المركّب | بوصات | ورقة بيانات المورّد أو مقياس عيار السُّمك |
| المحيط (Z) | 2 × (الطول + العرض) للصندوق | بوصات | أبعاد صندوقك |
| BCT (اختبار ضغط الصندوق) | الحمل الذي يتحمله الصندوق الجاهز من الأعلى إلى الأسفل قبل الانهيار | lbf | تقدير McKee ثم اختبار مخبري (مثل TAPPI T 804) |
| مقاومة الانفجار (Mullen) | مقاومة التمزق عبر سطح اللوح | psi / lb لكل in² | طريقة الاختبار وفق ISO 2759[3] |
تتنبأ ECT بأداء التكديس، بينما تتنبأ مقاومة الانفجار بمقاومة الثقب والمناولة الخشنة. ولهذا تعتمد حسابات التكديس أدناه على ECT ولا تحوّل أبدًا قيمة الانفجار إلى قيمة ضغط. وتندرج مواصفات اللوح والصندوق في الولايات المتحدة ضمن ASTM، وتحديدًا اللجنة الفرعية D10.27[4]، التي تغطي وثائق مثل ASTM D4727 (مواصفة اللوح) وD5118 (ممارسة تصنيع الصناديق).
المثال التطبيقي المستخدم في كل الأقسام هو حاوية مشقوقة منتظمة (RSC) أبعادها الداخلية 16 × 12 × 10 in. يزن كل صندوق معبّأ 25 lb، وتُحمَّل الطبليات بارتفاع خمسة صناديق ثم تُكدَّس طبليتان فوق بعضهما في المستودع.
يتحمل الصندوق السفلي وزن كل صندوق فوقه في العمود نفسه، وليس وزنه هو.
الحمل العلوي = وزن الصندوق المعبّأ × (عدد الصناديق في العمود − 1)
في المثال، تعطي طبليتان من 5 طبقات عمودًا من 10 صناديق. ويتحمل الصندوق السفلي 9 × 25 lb = 225 lb. وإذا كان وزن سطح الطبلية العلوية يستقر على الصناديق السفلية، فأضف حصته لكل عمود. فبالنسبة لطبلية 40 × 48 in تحمل ستة صناديق في كل طبقة، اقسم وزن سطح الطبلية على ستة. وإغفال ذلك يجعل النتيجة تبدو أكثر أمانًا مما هي عليه.
استخدم أسوأ حالة واقعية لا الحالة المخطط لها. فإذا كان مستودع الاستلام يكدّس ثلاث طبليات فوق بعضها، يتكوّن العمود من 15 صندوقًا ويصبح الحمل العلوي 14 × 25 = 350 lb. وقد يغيّر سؤال واحد موجّه إلى 3PL («ما أقصى ارتفاع لتكديس الطبليات لديكم؟») الدرجة المطلوبة.
يُقاس BCT المخبري على صناديق جديدة في ظروف قياسية. أما الرصّات الفعلية فتفقد قوتها مع الوقت ومع الرطوبة. ويمثّل المهندسون ذلك بمعاملات فقد كل منها أقل من 1.0، ثم يجمعونها في معامل أمان:
معامل الأمان = 1 ÷ (حاصل ضرب كل معاملات الفقد)
BCT المطلوبة = الحمل العلوي × معامل الأمان
الرطوبة هي في العادة أكبر هذه المعاملات. وتبيّن الأبحاث التي جمعها معهد جورجيا تك للمنتجات الحيوية المتجددة[5] أن قوة ضغط الصندوق تنخفض كلما ارتفعت رطوبة اللوح. وفي مجموعة البيانات التي يستند إليها هذا الدليل، كانت إحدى النقاط المرجعية فقدًا في BCT بنحو 32% عند رطوبة نسبية 80%، وتشير مراجع الشحن البحري إلى خسائر تقترب من 50%. وتعتمد هذه القيم على خامة الورق والتمويج ومدة التخزين وظروف الاختبار. تعامل معها كمدخلات تخطيط لا كثوابت.
المعاملات الواردة أدناه هي افتراضات توضيحية للحالة التطبيقية. استبدلها بإرشادات Fibre Box Handbook الخاصة بظروفك، أو الأفضل باختبارات BCT الخاصة بك على عيّنات مُعتَّقة.
| الحالة | المعامل التوضيحي | سبب تطبيقه |
|---|---|---|
| الرطوبة (مستودع رطوبته النسبية نحو 80%) | 0.68 | يعكس النقطة المرجعية لفقد BCT بنحو 32% |
| تخزين لعدة أسابيع تحت الحمل | 0.60 | يحدث زحف في اللوح تحت الحمل المستمر |
| أضرار المناولة والنقل | 0.90 | تقلّل الانبعاجات والزوايا المهترئة من الحواف الحاملة للحمل |

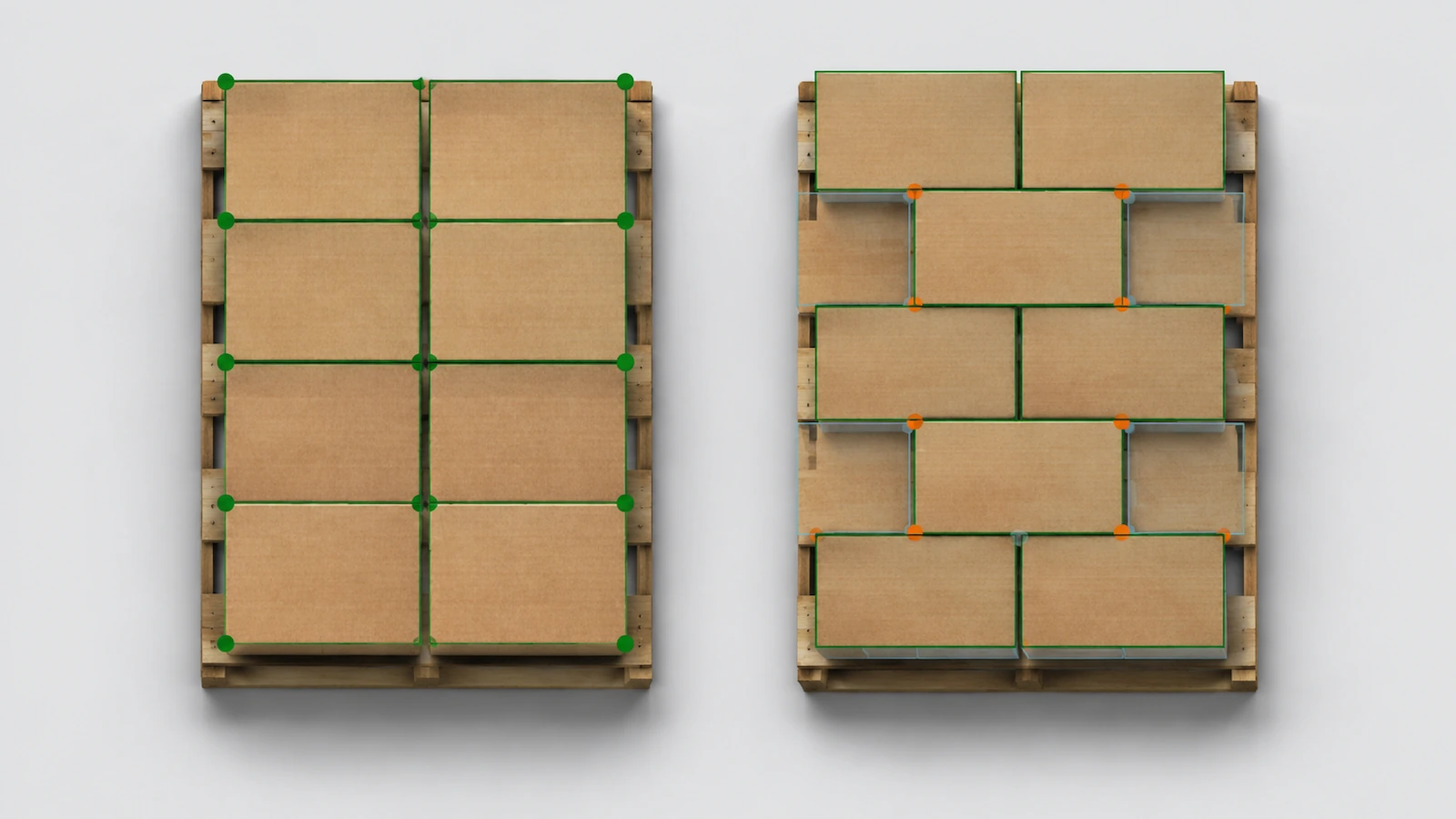

| نمط طبلية متشابك | 0.60 | لم تعد زوايا الصناديق ترتكز على زوايا الصناديق التي تحتها |
| نمط التكديس العمودي | 1.00 | تتطابق الزوايا فلا يوجد فقد ناتج عن النمط |
التكديس العمودي: 0.68 × 0.60 × 0.90 = 0.367، فمعامل الأمان هو 2.72 ومتطلب BCT = 225 × 2.72 ≈ 613 lb.
التكديس المتشابك: 0.367 × 0.60 = 0.220، فمعامل الأمان هو 4.54 ومتطلب BCT = 225 × 4.54 ≈ 1,021 lb.
يضيف نمط الطبلية وحده نحو 400 lb إلى المتطلب. وقبل أن ترفع درجة اللوح، تحقق مما إذا كان التكديس العمودي ممكنًا. فالتكديس العمودي يضحّي ببعض ثبات الحمل مقابل قوة الضغط، لذا تأكد من أن فيلم التغليف الشادّ أو حمايات الزوايا قادرة على التعويض.

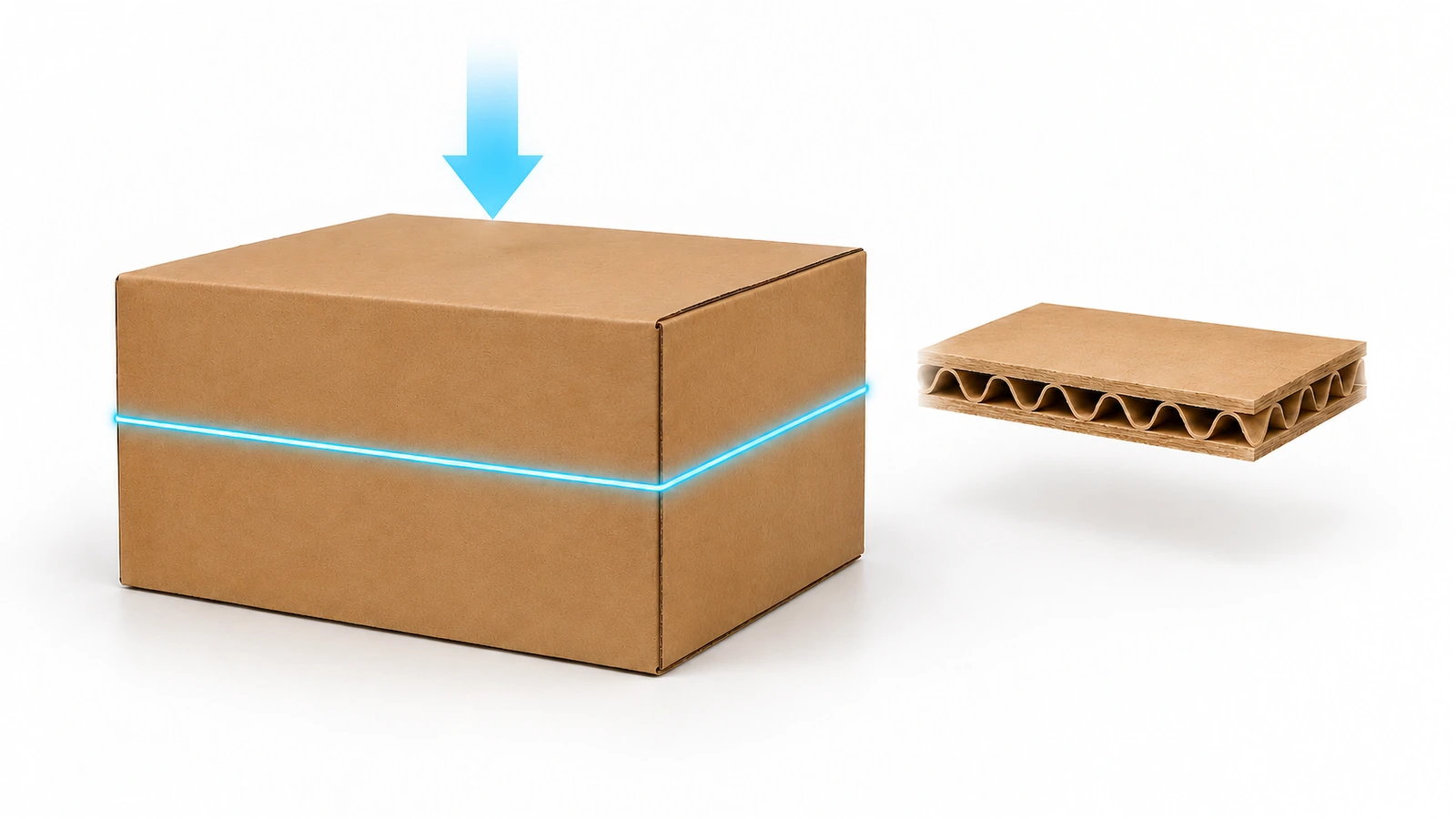

تقدّر معادلة McKee المبسّطة قوة BCT لحاوية RSC انطلاقًا من ثلاثة مدخلات:
BCT ≈ 5.87 × ECT × √(h × Z)
حيث ECT بوحدة lb/in، وh هو سُمك اللوح بالبوصة، وZ هو محيط الصندوق بالبوصة، وBCT بوحدة lbf.
للصندوق المثال، Z = 2 × (16 + 12) = 56 in. ويبلغ سُمك لوح بجدار مفرد وتمويج C نحو 0.16 in (يبلغ تمويج C نحو 3.2–4.0 mm)، ومن ثم h × Z = 8.96 و√8.96 ≈ 2.99.
مع لوح بجدار مفرد 32 ECT: BCT ≈ 5.87 × 32 × 2.99 ≈ 562 lb. وهذا أقل من كلٍّ من متطلب التكديس العمودي 613 lb ومتطلب التكديس المتشابك 1,021 lb.
اعكس المعادلة لإيجاد الحد الأدنى لقيمة ECT:
ECT المطلوبة = BCT المطلوبة ÷ (5.87 × √(h × Z))
يفيد اللوح الأسمك عبر الجذر التربيعي، فمضاعفة السُّمك ترفع BCT بنحو 41% فقط. ولهذا تكون الدرجة (ECT) ونمط الطبلية في الغالب أهم من اختيار التمويج وحده.
أين تضعف معادلة McKee: فهي تفترض حاوية RSC قياسية بنسب عادية وجدران سليمة وتحميلًا من حافة إلى حافة. توقّع أن تقل BCT الفعلية عن التقدير عندما تحتوي الصناديق على فتحات يد أو فتحات تهوية أو تثقيبات أو تغطية طباعية كثيفة أو هندسة صناديق بريدية مقطوعة بالقالب أو عمقًا ضحلًا على غير المعتاد. وبعض النسب تتصرف بشكل مختلف، فلا تمدّد التقدير إليها. استخدم McKee لاختيار قائمة مختصرة من الدرجات، واستخدم اختبار الضغط لاعتماد إحداها.

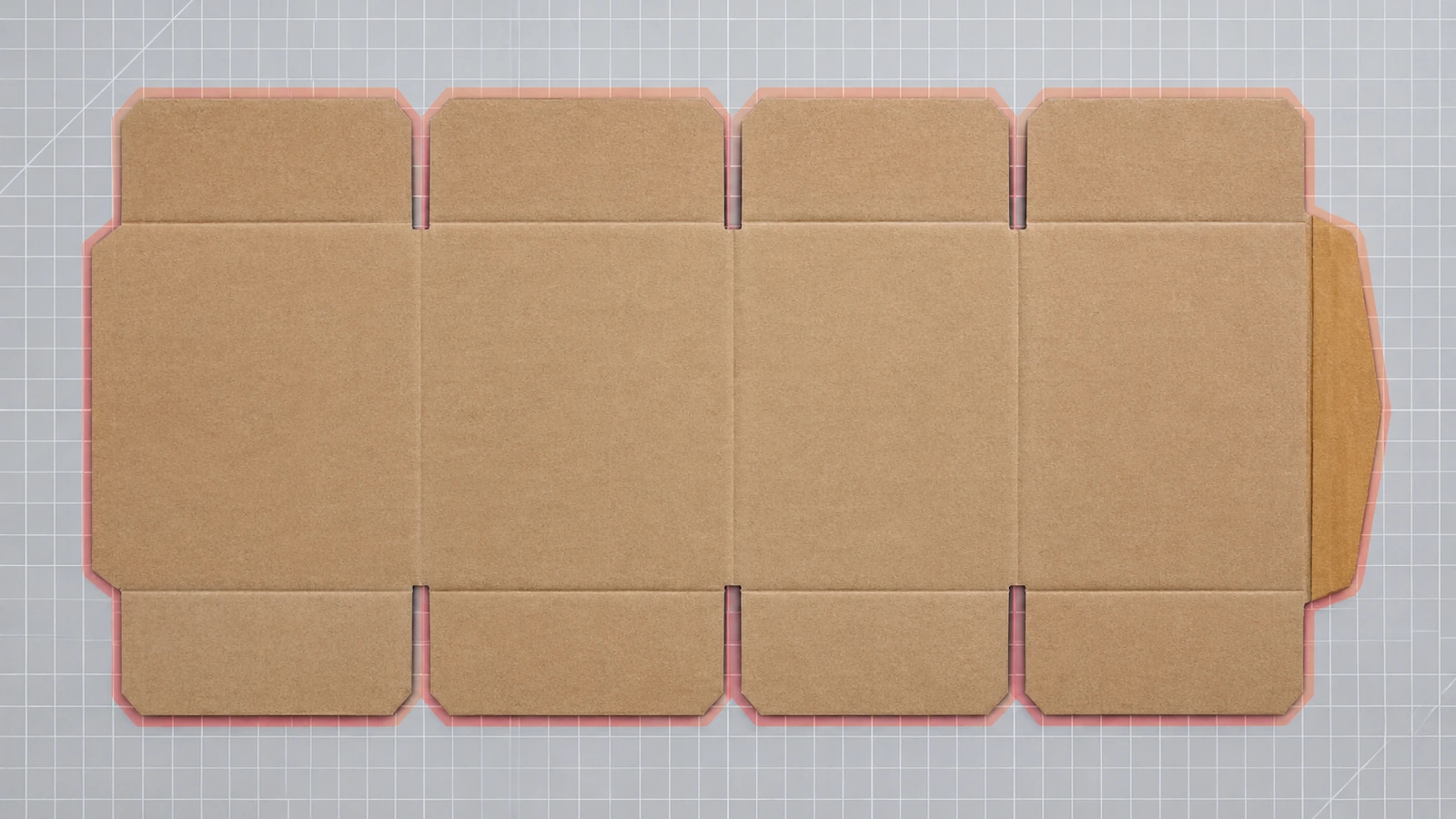

صندوق RSC (النمط 0201 in في كود FEFCO[6]) يُقطع من شريحة مستطيلة واحدة. طول كل جناح نصف عرض الصندوق، لذا يضيف الجناحان العلوي والسفلي معًا عرضًا كاملًا واحدًا إلى ارتفاع الشريحة.
طول الشريحة ≈ 2L + 2W + وصلة المصنّع (لسان اللصق) + هوامش الثني
عرض الشريحة ≈ D + W + هوامش الثني
افترض لسان لصق بطول 1.5 in وهامش ثني إجماليًا بنحو 0.5 in في كل اتجاه. وتعتمد الهوامش الفعلية على سُمك اللوح ومعدات الثني لدى مصنع التحويل، لذا اطلب الرقم الحقيقي.
كما تفقد مصانع التحويل جزءًا من اللوح في القص الجانبي والإعداد وتوزيع الشرائح على اللوح. وبتطبيق نسبة هدر افتراضية قدرها 8% يبلغ الإجمالي نحو 9.79 ft² للصندوق، أي 9.79 MSF (ألف قدم مربعة) لكل 1,000 صندوق. اسأل كل مورّد عن نسبة الهدر التي يحتسبها في تسعيره، فقد تختلف عن نسبتك.
تكلفة اللوح للصندوق = المساحة الإجمالية (ft²) ÷ 1,000 × سعر اللوح لكل MSF
في المثال، تكلفة اللوح للصندوق = 0.00979 × سعر اللوح المعروض لكل MSF. وهذا يُبقي المقارنة نزيهة. فعندما يقدّم موردان سعري وحدة مختلفين لـ«الصندوق نفسه»، يمكنك التحقق مما إذا كان الفرق ناتجًا عن درجة اللوح أو نسبة الهدر أو التحويل (الطباعة والتقطيع بالقالب واللصق والعمالة واستهلاك الأدوات). والمادة ليست إلا بندًا واحدًا. فسعر الوحدة الكامل يشمل أيضًا الشحن وأي كليشيهات طباعة أو قوالب.
وزن الصندوق = صافي المساحة × الوزن الأساسي للوح المركّب
إذا كان وزن اللوح المركّب لدى المورّد نحو 0.11 lb/ft² (قيمة توضيحية؛ اطلب الرقم الحقيقي لدرجتك)، فإن الصندوق الفارغ يزن تقريبًا 9.06 × 0.11 ≈ 1.0 lb. وعند الانتقال إلى الجدار المزدوج تُضاف ورقة وجه وورقة تمويج، فيرتفع الوزن بشكل ملحوظ.
يدخل هذا الوزن الآن في حسابات الامتثال. فبرامج مسؤولية المنتج الموسّعة (EPR) للتغليف في الولايات المتحدة تفرض رسومًا بحسب وزن المادة. ويبلغ نطاق تخطيطي يُستخدم في نقاشات القطاع للتغليف الورقي نحو $0.01–0.03 لكل رطل، أي ما يقارب $0.01–0.03 لهذا الصندوق. وتختلف المعدلات باختلاف الولاية والسنة ومنظمة مسؤولية المنتجين، لذا تحقق منها قبل إعداد الميزانية. وبالنسبة للشحنات المتجهة إلى الاتحاد الأوروبي، اللائحة (EU) 2025/40 (PPWR)[7] تُطبَّق عمومًا منذ 12 أغسطس 2026. وهي تدفع نحو تقليل التغليف، كما أن صفحة المفوضية الأوروبية عن نفايات التغليف[8] تتابع الأعمال التنفيذية. وبموجب هذه القواعد، يكتسب توثيق وزن الصندوق والفراغ الداخلي أهمية حقيقية في الامتثال.
وتهم كفاءة استخدام المواد كذلك في جانب الاسترداد. فقد أفادت الرابطة الأمريكية للغابات والورق[9] بأن نحو 69%–74% من الكرتون الأمريكي المتاح للاسترداد أُعيد تدويره في 2024. أما معدل إعادة تدوير الكرتون المموّج المتداول كثيرًا، 96.5%، فمصدره بيانات EPA 2018[10] التي اعتمدت طريقة حساب مختلفة. والرقمان لا يشكّلان اتجاهًا زمنيًا، لذا اذكر كلًّا منهما مع سنته وطريقته.
تستخدم جميع الصفوف الصندوق نفسه 16 × 12 × 10 in (Z = 56 in) والمتطلبات من الخطوة 2. الهامش هو BCT المقدّرة مقسومة على المتطلب، ناقص واحد.
| درجة اللوح (مثال) | السُّمك (بوصة) | BCT وفق McKee (lb) | تكديس عمودي (يحتاج 613 lb) | تكديس متشابك (يحتاج 1,021 lb) |
|---|---|---|---|---|
| 32 ECT جدار مفرد، تمويج C | 0.16 | 562 | يفشل (−8%) | يفشل (−45%) |
| 40 ECT جدار مفرد، تمويج C | 0.16 | 703 | ينجح (+15%) | يفشل (−31%) |
| 44 ECT جدار مفرد، تمويج C | 0.16 | 773 | ينجح (+26%) | يفشل (−24%) |
| 48 ECT جدار مزدوج BC | 0.25 | 1,054 | ينجح (+72%) | ينجح بهامش ضئيل (+3%) |
| 51 ECT جدار مزدوج BC | 0.25 | 1,120 | ينجح (+83%) | ينجح (+10%) |
يخرج من هذا الجدول ثلاثة قرارات. أولًا، الدرجة المألوفة 32 ECT غير كافية لهذه الرصّة حتى في أفضل نمط للطبلية. ثانيًا، التحول إلى التكديس العمودي يتيح للوح بجدار مفرد 40 ECT أن يؤدي المطلوب، فيتجنب عقوبة الوزن والسماكة في الجدار المزدوج. ثالثًا، إذا كان التشابك لا مفر منه، فإن 48 ECT بجدار مزدوج ينجح على الورق فقط. وهامش 3% يقع ضمن التفاوت الطبيعي في اللوح والاختبار، لذا فاعتماد 51 ECT، أو إجراء اختبار BCT على 48 ECT، هو المسار الأكثر أمانًا.
تنطبق الحسابات نفسها على الصناديق المموّجة القياسية الجاهزة من المخزون. فالصندوق الجاهز الذي يحمل تصنيف ECT مطبوعًا إما أن يفي بـ BCT المطلوبة لديك أو لا يفي، وبالتالي يخبرك هذا الحساب أيضًا ما إذا كان المقاس الجاهز آمنًا قبل أن تفكر في أدوات مخصصة.
الحساب يضيّق الخيارات، والاختبار هو ما يحسم القرار. قبل أمر الإنتاج:
عندما تجهز الأرقام، أرسلها مع طلب عرض السعر. فمعرفة BCT المطلوبة والأبعاد الداخلية ونمط التكديس والرطوبة تتيح للمصنع تسعير الدرجة الصحيحة بدلًا من درجة افتراضية. وتشرح صفحتنا الصناديق المموّجة المخصصة للشحن كيفية تقديم تلك المواصفات، وكيف تجري عملية فحص الجودة والاعتماد، وكيف تقارن مسارات الشراء، ولذلك لا تتكرر هذه المواضيع هنا.
اضرب وزن صندوق واحد معبّأ في عدد الصناديق فوق الصندوق السفلي لتحصل على الحمل العلوي. ثم اقسم على حاصل ضرب معاملات الفقد الخاصة بالرطوبة ومدة التخزين والمناولة ونمط الطبلية. في المثال التطبيقي، تحوّل حمل علوي قدره 225 lb إلى متطلب قدره 613 lb للتكديس العمودي و1,021 lb للتكديس المتشابك.
إنها دقيقة بما يكفي لاختيار قائمة مختصرة من الدرجات لحاويات RSC القياسية، لكن ليس لاعتمادها. فقد تدفع فتحات اليد وفتحات التهوية والطباعة الكثيفة وأنماط القص بالقالب والنسب غير المعتادة قيمة BCT الفعلية إلى ما دون التقدير. أكّد الدرجة النهائية باختبار ضغط للصناديق على عيّنات مُهيَّأة.
ليس بشكل موثوق. فمقاومة الانفجار (ISO 2759) تقيس التمزق عبر سطح اللوح، بينما ECT (ISO 3037) تقيس الضغط الحافي. وغالبًا ما يُدرج لوح انفجار 200# ولوح 32 ECT جنبًا إلى جنب، لكنهما غير متكافئين في التكديس. استخدم ECT لحسابات الضغط، واستخدم الانفجار لتقدير خطر الثقب.
في الغالب أكثر من أي عامل آخر. تتضمن بيانات البحث المستخدمة في هذا الدليل نقطة مرجعية لفقد BCT بنحو 32% عند رطوبة نسبية 80%، وتشير مراجع الشحن البحري إلى خسائر تقترب من 50%. ضع في حسابك أسوأ بيئة تخزين لديك، ثم أكّد النتيجة باختبارات على عيّنات مُهيَّأة.
لا. في المثال التطبيقي، أتاح التحول من التكديس المتشابك إلى التكديس العمودي للوح 40 ECT بجدار مفرد أن يفي بالمتطلب. أما الانتقال إلى الجدار المزدوج فسيضيف وزنًا وسماكة للجدار، وفي ظل رسوم EPR المرتبطة بالوزن سيضيف تكلفة للوحدة. أصلح نمط التكديس قبل أن ترفع درجة اللوح.
أحضر الأبعاد الداخلية والوزن المعبّأ وأقصى ارتفاع للتكديس ونمط الطبلية ورطوبة التخزين ومدته وBCT المطلوبة ومساحة الشريحة المستهدفة أو درجة اللوح. وبهذه البيانات تصبح عروض الأسعار قابلة للمقارنة بندًا ببند بدلًا من التخمين في الدرجات.
يستغرق حساب الصندوق المموّج نحو خمس عشرة دقيقة على جدول بيانات، ويستبدل الدرجة الافتراضية بقرار موثّق. احسب الحمل العلوي، وطبّق معاملات فقد واقعية، واستخدم McKee لإيجاد أدنى درجة تفي بالمتطلب، واستخدم مساحة الشريحة لمعرفة ما تكلّفه تلك الدرجة من لوح ووزن. ثم اختبر الدرجة المختارة في أسوأ ظروفك. فالوصول بأرقام جاهزة يتيح لك مقارنة العروض على أساس جوهري، واكتشاف الصناديق ناقصة المواصفات والمبالغ في تصميمها قبل أن تصل إلى الطبلية.
